De ce să alegeți un șurub trapezoidal pentru o mișcare liniară practică și fiabilă?

2026-01-07 0 Lasă-mi un mesaj

Rezumat articol

Dacă v-ați confruntat vreodată cu dispozitive de acționare zgomotoase, poziționare inconsecventă, uzură timpurie sau programe de întreținere „mystweetspot-is-never-right”, știți deja costul ascuns al alegerii mecanismului de antrenare greșit. OȘurub de plumb trapezoidaleste adesea cel mai echilibrat răspundeți atunci când cumpărătorii au nevoie de performanță previzibilă, costuri controlabile și producție simplă, în special pentru viteze și sarcini moderate.

Acest ghid se concentrează pe problemele reale ale cumpărătorilor: dimensionarea care nu depășește bugetul, minimizarea reacțiilor fără a suprainginerească, selectarea materiale și tipuri de piulițe pentru o durată lungă de viață și evitarea greșelilor obișnuite de instalare care cauzează legarea și defecțiunile premature. Veți primi și un Lista de verificare simplă a specificațiilor pe care o puteți înmâna unui furnizor, astfel încât să primiți șurubul și piulița potrivite prima dată.

Cel mai frecvent punct de durere Reacție și repetabilitate inconsecventă

Factorul cel mai trecut cu vederea Aliniere greșită și suport slab al piuliței

Cel mai bun caz de utilizare Mișcare liniară durabilă și rentabilă

Cuprins

Puncte durere ale cumpărătorului și soluții rapide
Concepte de bază care stimulează performanța
Lista de verificare a selecției și logica dimensionării
Materiale, tratamente de suprafață și opțiuni pentru nuci
Reacții adverse, eficiență și strategii de poziționare
Instalare și întreținere care previn defecțiunile
Trapezoidal vs șurub cu bile vs curea
Șablon de specificații practice
FAQ
Următorii pași

Contur

Definiți ce face ca geometria filetului trapezoidal să fie utilă în sistemele industriale de mișcare.
Traduceți reclamațiile comune ale cumpărătorilor în acțiuni de proiectare și selecție.
Parcurgeți o listă de verificare pas cu pas pentru împerecherea diametrului șurubului, plumbului și piuliței.
Afișați materiale și nuci care se potrivesc cu mediile cu praf, umede, fierbinte sau cu ciclu mare.
Comparați alternativele, astfel încât să puteți justifica alegerea la nivel intern și să evitați plata în exces.
Furnizați un șablon de specificații clar și un Întrebări frecvente pregătite pentru cumpărător pentru o cotație mai rapidă.

Puncte durere ale cumpărătorului și soluții rapide

Dacă sistemul dvs. actual eșuează, de obicei eșuează în moduri previzibile.Iată care sunt cele mai frecvente probleme și prima mișcare corectivă care ajută cu adevărat.

Reacția face ca poziționarea să se simtă „nelantă”→ Folosiți o piuliță anti-joc, o piuliță dublă preîncărcată sau un grad de joc controlat care se potrivește cu ținta dvs. de precizie.
Legături sau vârfuri bruște de cuplu→ Verificați alinierea, adăugați suporturi de capăt adecvate și asigurați-vă că carcasa piuliței nu forțează sarcini laterale.
Uzură rapidă sau praf metalic→ Verificați planul de lubrifiere, luați în considerare piulițele din bronz/polimer și evitați pătrunderea contaminării cu capace sau ștergătoare.
Zgomot și vibrații→ Reduceți biciul prin creșterea diametrului șurubului, adăugând suport intermediar sau scăzând viteza de rotație prin alegerea plumbului.
Sarcina motorului prea lentă sau prea mare→ Revizuiți ipotezele de avans/pitch, viteza necesară și eficiență; sistemele trapezoidale pot fi optimizate, dar nu prin ghicire.

Un avantaj cheie al unui sistem trapezoidal este că este iertător în mediile industriale din lumea reală. Când murdărie, șocuri se încarcă sau ocazional utilizare greșită face parte din poveste, o bine aleasăȘurub de plumb trapezoidalpoate rămâne stabil și funcțional cu o întreținere simplă, mai degrabă decât cerând întreținere de precizie.

Concepte de bază care stimulează performanța

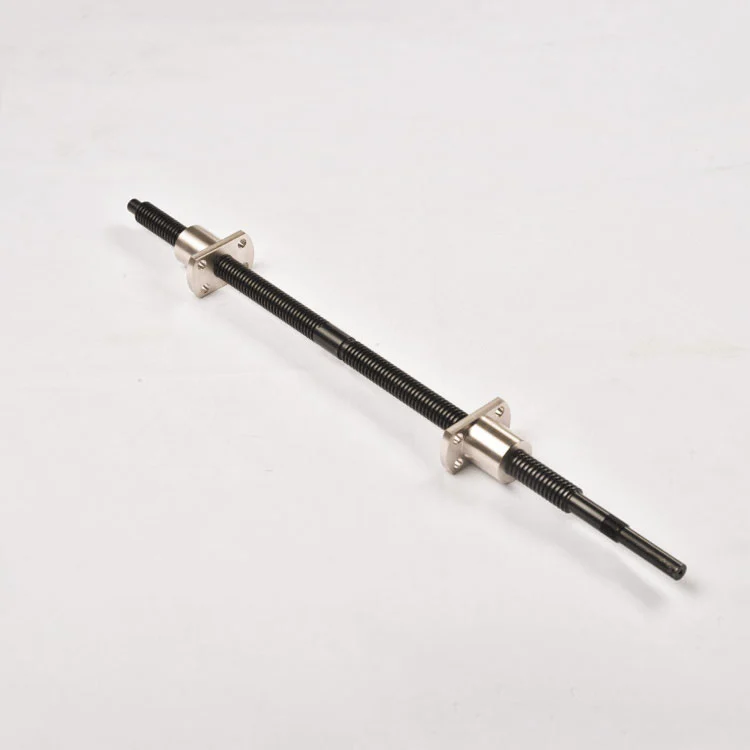

A Șurub de plumb trapezoidalfolosește un profil de filet în formă de trapez conceput pentru transmiterea puterii. Geometria oferă puternic suprafețe de încărcare și un compromis practic între durabilitate, fabricabilitate și controlul mișcării. Pentru multe produse industriale - ascensoare, dispozitive de reglare, porți, dispozitive de automatizare, cadre medicale, echipamente de ambalare - această formă de filet rămâne o alegere de preferat, deoarece se comportă previzibil.

Plumb și pitch: Pasul este distanța dintre vârfurile filetului; plumbul este deplasarea pe revoluție. Șuruburile cu pornire multiplă măresc avansul (deplasare mai rapidă) fără a schimba pasul.
Tendință de autoblocare: Acționările trapezoidale pot rezista la deplasarea înapoi sub anumite sarcini, ceea ce este util pentru ridicarea verticală și siguranță.
Eficienţă: În general, mai jos decât șuruburile cu bile, dar adesea acceptabil pentru viteze moderate și cicluri de lucru, mai ales când robustețea contează mai mult decât eficiența maximă.
Direcția de încărcare: Multe aplicații sunt în primul rând sarcini axiale; sarcinile laterale trebuie gestionate de ghidaje, nu de interfața șurub/piuliță.

„Cea mai bună” soluție nu este întotdeauna cea mai înaltă eficiență – este cea care vă îmbunătățește cerințele de precizie, durată de viață, zgomot, cost și livrare. Tocmai de aceea opțiunea trapezoidală continuă să apară pe listele scurte de achiziții.

Lista de verificare a selecției și logica dimensionării

Cele mai multe probleme de aprovizionare provin din intrări lipsă. Înainte de a solicita o ofertă, indicați elementele esențiale de mai jos. Acest lucru reduce buclele de reproiectare și ajută furnizorii recomandă configurația corectă în locul uneia generice.

Intrarea pe care o furnizați	De ce contează	Greseala comuna
Călătoria, viteza și ciclul de funcționare necesare	Determină alegerea plumbului, căldura, rata de uzură și dimensionarea motorului	Specificarea vitezei fără ciclu de funcționare, provocând supraîncălzire mai târziu
Sarcină axială (statică și dinamică)	Setează dimensiunea filetului, lungimea piuliței și împerecherea materialului	Ignorând sarcinile de șoc sau sarcina verticală în cel mai rău caz
Metoda de montare și suport de capăt	Controlează deformarea, biciul și stabilitatea alinierii	Lăsând șurubul să „plutească” și așteptând precizie
Mediu (praf, apă, substanțe chimice, temperatură)	Material ghidaj, acoperire, alegere piuliță, lubrifiere	Alegerea oțelului carbon într-o incintă corozivă
Ținta de reacție și necesitatea de repetabilitate	Decide tipul piuliței (standard vs anti-retractare vs preîncărcare)	Cererea de „înaltă precizie” fără o toleranță numerică

Regulă practică: dacă aveți nevoie de viteză foarte mare și frecare foarte scăzută, un șurub cu bile poate câștiga. Dacă ai nevoie de un cal de bătaie stabil care să supraviețuiască utilizare zilnică și este ușor de întreținut,Șurub de plumb trapezoidaloferă adesea o valoare totală mai bună.

Lista rapidă de verificare a cumpărătorului, pe care o puteți copia în cererea de cerere:

Denumirea firului (exemplu: Tr 20×4), lungimea și cursa efectivă
Cerința de plumb (pornire unică sau multi-pornire) și viteza liniară țintă
Detalii de prelucrare la capăt (cazuri de rulment, caneluri, plate, filete)
Tipul piuliței (standard, flanșă, anti-joc, piuliță dublă) și constrângeri de montaj
Cerințe de material și suprafață (așteptări de coroziune și uzură)
Ținta de reacție/eliminare și așteptare de repetabilitate

Materiale, tratamente de suprafață și opțiuni pentru nuci

Materialele nu sunt doar „oțel vs inoxidabil”. Pe teren, împerecherea greșită se transformă în zgomot, uzurire, coroziune sau înlocuire frecventă. Asocierea potrivită devine plictisitoare – în cel mai bun mod.

Componentă	Opțiuni comune	Când să alegi
Material șurub	Oțel carbon, oțel aliat, oțel inoxidabil	Carbon/aliaj pentru rezistență și cost; inoxidabil pentru medii predispuse la coroziune
Tratarea suprafeței	Oxid negru, nitrurare, cromare, acoperire cu zinc	Nitrurare/crom pentru uzură; zinc pentru protecția de bază împotriva coroziunii; alege în funcție de mediu
Material nuci	Bronz, oțel, polimer de inginerie	Bronz pentru durabilitate; polimer pentru un zgomot redus și o funcționare mai curată; oțel pentru modele specifice pentru sarcini mari
Accesorii de protectie	Ștergătoare, burduf, capace, gresoare	Medii cu praf, particule abrazive sau echipamente de exterior

Selectarea nucilor este locul în care „bun pe hârtie” devine „bun în mașină”. Dacă vă așteptați la contaminare, o piuliță polimerică cu ghidare și capace adecvate poate reduce zgomotul și simplifica lubrifierea. Dacă vă așteptați la o sarcină mare și o durată lungă de viață, bronzul este o pereche clasică. Scopul nu este perfecțiunea - este performanță stabilă cu întreținere gestionabilă.

Reacții adverse, eficiență și strategii de poziționare

Jocul este spațiul mic dintre șurub și piuliță care permite mișcarea lină și expansiunea termică, dar poate crea și vibrații, slabe repetabilitate și uzură neuniformă. Trucul este să alegi cea mai mică reacție pe care o poți menține în mod fiabil în mediul tău.

Modalități obișnuite de a controla jocul în sistemele trapezoidale:

Piuliță anti-recol: Folosește adesea un design divizat sau o caracteristică cu arc pentru a ocupa spațiul liber; bun pentru schimbări de direcție și ținte de precizie modestă.
Piuliță dublă preîncărcată: Două piulițe reglate una față de cealaltă; control mai puternic, adesea folosit pentru o mai bună repetabilitate.
Proiectarea axei ghidate: Lăsați ghidajele liniare să gestioneze sarcinile laterale; șurubul se concentrează pe antrenarea axială, îmbunătățind netezimea și durata de viață.

Eficiența este cealaltă piesă pe care cumpărătorii o subestimează. OȘurub de plumb trapezoidalde obicei funcționează cu o eficiență mai mică decât un șurub cu bile, ceea ce înseamnă că motorul dvs. poate avea nevoie de mai mult cuplu pentru aceeași tracțiune. Dar, în schimb, obțineți adesea un sistem mai simplu, care rezistă la volanul înapoi și tolerează praf și manipulare din lumea reală. Pentru ridicarea verticală, aceasta poate fi un avantaj de siguranță și de cost.

Dacă poziționarea este prioritatea dvs., nu încercați să „rezolvați acuratețea” doar cu șurubul. Asociați șurubul cu rulmenți corespunzători, piuliță rigidă de montare și ghidaje stabile. Precizia este o proprietate a sistemului, nu o achiziție dintr-o singură parte.

Instalare și întreținere care previn defecțiunile

Multe defecțiuni timpurii puse pe seama „calitate proastă” sunt de fapt probleme de instalare. Unitățile trapezoidale sunt puternice, dar nu le place să fie forțați compensați alinierea slabă.

Obiceiuri de instalare cu impact mare:

Utilizați rulmenți/blocuri de susținere adecvate și evitați modelele în consolă pentru deschideri lungi.
Asigurați-vă că carcasa piuliței este aliniată și nu aplică sarcină laterală filetului.
Confirmați paralelismul dintre axa șurubului și șinele de ghidare; legarea începe adesea ca o mică nepotrivire geometrică.
Alegeți lubrifierea care se potrivește cu temperatura și viteza și mențineți-o constantă.
Adăugați protecție (capace/burduf) atunci când sunt prezente praf abraziv sau așchii.

Întreținerea poate fi simplă: curățați, lubrifiați, inspectați uzura și verificați slăbirea montajului. Dacă aplicația dvs. rulează continuu sau într-un mod dur mediu, construiți un interval de service de bază în SOP-uri. Singurul obicei, adesea dublează durata de viață.

Trapezoidal vs șurub cu bile vs curea

Cumpărătorii rămân adesea blocați într-o „spirală de upgrade”. Această comparație vă ajută să justificați nivelul corect de inginerie pentru cazul dvs. real de utilizare.

Tip de unitate	Puncte forte	Compensații
Șurub de plumb trapezoidal	Durabil, rentabil, practic pentru multe încărcături, mai ușor de întreținut, poate rezista la mersul înapoi	Eficiență mai scăzută, limite de viteză pe intervale lungi, managementul jocului necesar pentru o poziționare strânsă
Șurub cu bile	Eficiență ridicată, potențial de viteză mai mare, frecare scăzută, repetabilitate puternică	Costul mai mare, mai sensibil la contaminare, necesită un mediu mai curat și protecție
Curea/lanț	Deplasare foarte rapidă, curse lungi, sisteme ușoare	Stretch, rigiditate mai scăzută, profil de întreținere diferit, mai puțin potrivit pentru tracțiune mare la viteză mică

Dacă construiți echipamente menite să funcționeze zi după zi, cu o agitație minimă, opțiunea trapezoidală este adesea „câștigătorul liniștit”, deoarece reduce complexitate în aprovizionare, prelucrare și service. Acesta este un motiv important pentru care multe echipe industriale continuă să precizeze aȘurub de plumb trapezoidalchiar și atunci când există soluții mai trendy.

FAQ

Este un șurub trapezoidal potrivit pentru ridicarea verticală?

Da, este folosit în mod obișnuit pentru ridicare și poziționare. Multe modele oferă o rezistență utilă la spate, iar geometria filetului este bună potrivite pentru transmisia de putere. Pentru ridicarea critică pentru siguranță, confirmați cazul de sarcină, adăugați măsuri de frânare/blocare adecvate și evitați să vă bazați pe numai frecarea.

Cum reduc reacția fără a transforma proiectul într-un reproiectare?

Începeți cu o piuliță anti-joc sau un aranjament cu piuliță dublă. De asemenea, asigurați-vă că ghidajele suportă sarcinile laterale; reacția se simte adesea mai rău atunci când axa este îndoirea sau legarea. Dacă mediul este murdar, alegeți un design care să mențină performanța chiar dacă lubrifierea și contaminanții variază.

Ce material de nuci este mai bun pentru o viață lungă?

Bronzul este o alegere dovedită pentru durabilitate în multe condiții industriale. Polimerii de inginerie pot reduce zgomotul și pot funcționa mai curat în unele configurații. Cea mai bună opțiune depinde de sarcină, viteză, temperatură și contaminare. Potriviți materialul cu realitatea dvs. operațională, nu doar cu o diagramă de catalog.

Pot rula rapid un șurub trapezoidal pentru curse lungi?

Puteți, dar trebuie să luați în considerare biciul, strategia de sprijin și căldura/uzura. Șuruburile lungi și subțiri la turații ridicate pot vibra. Soluțiile includ alegerea unui diametru mai mare, adăugând suporturi intermediare, reducând RPM prin selectarea plumbului sau folosind un tip de antrenare diferit pentru deplasări foarte lungi și de mare viteză.

Ce informații ar trebui să trimit pentru a obține o ofertă corectă?

Trimiteți desemnarea firului, lungimea, cursa efectivă, sarcina (statică/dinamică), viteza și ciclul de funcționare, tipul/materialul piuliței, țintă de joc, mediu, și detaliile de prelucrare finală. Acesta este cel mai rapid mod de a primi o configurație care se potrivește mașinii dvs. și evită surprizele la asamblare.

Următorii pași

Dacă sunteți gata să selectați unȘurub de plumb trapezoidalcare se potrivește cu obiectivele dvs. de sarcină, viteză și ciclu de viață, lucrați cu un producător care poate suporta atât dimensiuni standard, cât și prelucrare personalizată a capetelor.Suzhou Maitu Screw Rod Manufacturing Co., Ltd. provizii trapezoidale șuruburi și piulițe potrivite pentru sisteme industriale practice de mișcare, cu opțiuni adaptate diferitelor medii și nevoi de asamblare.

Împărtășiți-vă ținta cursei, încărcăturii, vitezei și reacției, iar noi vă vom ajuta să restrângeți rapid o configurație fiabilă, apoi confirmați detaliile cu o desen clar înainte de producție. Pentru prețuri și suport tehnic,contactaţi-neastăzi.
