Rezumatul articolului:Echipamentele de manipulare a materialelor necesită o mișcare liniară rapidă, o poziționare fiabilă, o capacitate mare de încărcare și o funcționare stabilă în condiții frecvente de pornire-oprire. TheȘurub cu bile cu plumb mare C7 pentru manipularea materialelordinMaitucombină precizia C7, transmisia cu plumb mare, construcția de înaltă rezistență și configurațiile personalizate pentru a susține AGV-uri, stivuitoare de depozit, platforme de ridicare, roboți de manipulare a materialelor și sisteme logistice automate.
Cuprins
- De ce pentru manipularea materialelor este nevoie de un șurub cu bile cu plumb mare C7?
- Care sunt caracteristicile de bază?
- Ce specificații ar trebui să compare cumpărătorii?
- Cum îmbunătățește performanța de manipulare a materialelor?
- Unde este folosit?
- Cum ar trebui să alegi modelul potrivit?
- Ce practici de întreținere prelungesc durata de viață?
- Întrebări frecvente
De ce pentru manipularea materialelor este nevoie de un șurub cu bile cu plumb mare C7?
Se așteaptă ca sistemele moderne de manipulare a materialelor să deplaseze încărcături din ce în ce mai grele, menținând în același timp timpi de ciclu scurti și o poziționare repetabilă. Componentele convenționale ale transmisiei mecanice pot avea probleme atunci când echipamentul trebuie să accelereze, să decelereze, să oprească, să inverseze și să se repoziționeze în mod repetat pe parcursul zilei de lucru.
Un șurub cu bile transformă intrarea motorului rotativ în mișcare liniară controlată prin recirculare bile de rulare între șurub și piuliță. Acest mecanism de contact de rulare ajută la reducerea frecării, oferind în același timp o transmisie eficientă și precisă. Pentru echipamentele de manipulare a materialelor, o configurație mare de plumb adaugă un alt avantaj important: șurubul poate realiza o cursă liniară mai lungă pe rotație.

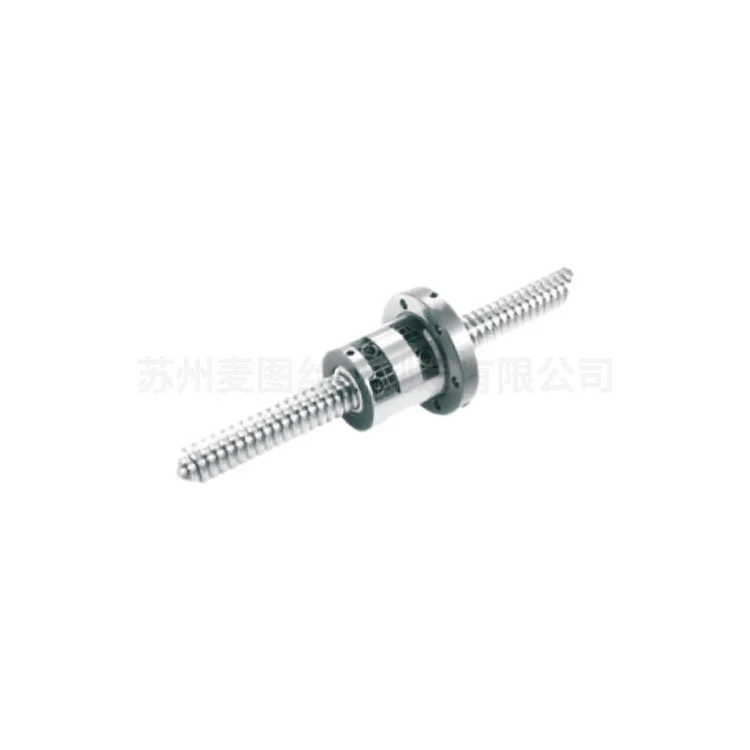

Șurubul cu bile cu plumb mare C7 de la Maitu pentru manipularea materialelor este dezvoltat special pentru aceste cerințe. Gradul de precizie C7, geometria cu plumb mare, construcția din oțel aliat de înaltă rezistență și designul orientat spre sarcină îl fac potrivit pentru aplicații solicitante care implică ridicarea, transferul, poziționarea și mișcarea automată.
Conform specificațiilor publicate de producător, configurațiile selectate sunt proiectate pentru sarcini de la aproximativ 500 kg până la 5.000 kg, în timp ce modelele personalizate pot fi dezvoltate în funcție de cerințele aplicației. Produsul este, de asemenea, poziționat pentru funcționare în ateliere, depozite, centre logistice și alte medii industriale.
Care sunt caracteristicile de bază?
1. Construcție portantă pentru sarcini grele
Sistemele de manipulare a materialelor pot suferi nu numai sarcini statice, ci și forțe dinamice create în timpul accelerației, decelerației, ridicării și opririi. Șurubul cu bile folosește oțel aliat de înaltă rezistență și prelucrare de precizie pentru a suporta condiții de încărcare solicitante.
- Proiectat pentru aplicații de transmisie de sarcini grele
- Rezistență ridicată la impact generată în timpul mișcărilor repetate
- Potrivit pentru ridicarea și transferul de materiale grele
- Disponibil în dimensiuni personalizate pentru diferite structuri de echipamente
2. C7 Precizie pentru poziționare controlată
Precizia poziționării contează atunci când un sistem de manipulare a materialelor trebuie să plaseze produsele într-un loc definit. Informațiile publicate despre produs specifică o eroare de poziționare cu ±0,02 mm, oferind o referință utilă de precizie pentru proiectanții de sisteme.
Acest lucru face configurația potrivită pentru sarcinile de manipulare automată în care mișcarea necontrolată sau abaterea de poziționare ar putea afecta operațiunile din aval.
3. Plumb mare pentru o călătorie liniară mai rapidă
Plumbul determină cât de departe se deplasează piulița axial în timpul unei rotații a șurubului. Un cablu mai mare poate oferi o cursă liniară mai mare pe rotație a motorului, ceea ce este util în special atunci când echipamentul de manipulare a materialelor necesită o mișcare rapidă pe o cursă relativ lungă.
Din acest motiv, un șurub cu bile cu plumb mare îi poate ajuta pe proiectanți să echilibreze viteza de transmisie, intrarea motorului și timpul ciclului echipamentului fără a crește pur și simplu viteza de rotație a motorului.
4. Adaptabilitate la funcționarea frecventă Start-Stop
AGV-urile, stivuitoarele de depozit, platformele de ridicare, sistemele de transfer și roboții de manipulare funcționează adesea prin cicluri repetate de accelerare și decelerare. Structura produsului este proiectată pentru a rezista la impact și oboseală asociate cu aceste modele de operare.
5. Configurație mecanică personalizabilă
Mașinile de manipulare a materialelor au rareori dimensiuni identice. Maitu oferă opțiuni personalizate pentru diametru, plumb, direcție, configurație piuliță, lungime și alte cerințe mecanice. Acest lucru permite inginerilor să selecteze o componentă de transmisie în conformitate cu arhitectura actuală a mașinii, mai degrabă decât să forțeze o componentă standard într-un design nepotrivit.
Ce specificații ar trebui să compare cumpărătorii?
Înainte de a cumpăra un șurub cu bile, inginerii ar trebui să evalueze împreună diametrul, plumbul, precizia, tipul piuliței, lungimea cursei, cerințele de sarcină și direcția de instalare. O componentă cu un diametru adecvat, dar cu o configurație nepotrivită de plumb sau piuliță, poate să nu ofere performanța așteptată a sistemului.
| Model | Precizie | Diametru | Duce | Direcţie | Max. Lungime | Aplicație tipică |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16 mm | 10 mm | Corect | 3000 mm | AGV |
| SCR02020 | C7 | 20 mm | 20 mm | Stânga/Dreapta | 3000 mm | Stivuitor pentru depozit |
| SCR02525 | C7 | 25 mm | 25 mm | Corect | 6000 mm | Robot de manipulare a materialelor |
| SCR03232 | C7 | 32 mm | 32 mm | Corect | 6000 mm | Platformă de ridicare pentru sarcini grele |
| Personalizat | C7 | 12–63 mm | 20–100 mm | Stânga/Dreapta | Personalizat | Echipamente de manipulare specializate |
Gama publicată demonstrează că același concept de produs poate acoperi diferite dimensiuni ale mașinii și cerințe de manipulare. Pentru echipamente personalizate, sarcina, viteza, cursa, dimensiunile de montare, ciclul de funcționare și condițiile de mediu trebuie furnizate înainte de specificația finală.
Cum îmbunătățește performanța de manipulare a materialelor?
Eficiență de transmisie mai mare
Producătorul afirmă că produsul poate menține eficiența mecanică peste 90% în timpul funcționării. Eficiența ridicată a transmisiei ajută la reducerea pierderilor de energie între motor și mecanismul liniar, ceea ce poate fi valoros pentru echipamentele care funcționează continuu sau efectuează cicluri frecvente de mișcare.
Cicluri de manipulare mai rapide
Geometria cu plumb mare permite o mișcare mai liniară pe rotație. Acest lucru poate ajuta la scurtarea timpului de călătorie pentru ridicare, transfer, poziționare și alte procese repetitive de manipulare.
Poziționare precisă
Precizia C7 sprijină mișcarea liniară controlată. În depozitele automate și mediile de producție, poziționarea repetabilă poate ajuta echipamentele să se alinieze cu transportoarele, locațiile de depozitare, stațiile de lucru și punctele de încărcare.
Funcționare stabilă pentru sarcini grele
Materialele de înaltă rezistență și designul structural rezistent la impact sunt importante atunci când șurubul funcționează la sarcini mari sau la accelerare și decelerare frecventă. Dimensionarea corectă este totuși esențială, deoarece capacitatea reală de încărcare depinde de sistemul mecanic complet și de condițiile de funcționare.
Unde este folosit?
Șurubul cu bile cu plumb mare C7 pentru manipularea materialelor este aplicabil unei game largi de sisteme de manipulare automate și industriale.
- Stivuitoare pentru depozite:Sprijină operațiuni de ridicare și poziționare în sistemele de depozitare.
- AGV-uri:Poate fi integrat în mecanismele liniare de ridicare sau poziționare utilizate de vehiculele ghidate automat.
- Roboti de manipulare a materialelor:Oferă transmisie liniară pentru transfer automat și poziționare.
- Platforme de ridicare pentru sarcini grele:Potrivit pentru deplasarea verticală unde capacitatea de încărcare și poziționarea sunt importante.
- Cărucioare de transfer:Sprijină mișcarea controlată a materiilor prime, componentelor și produselor finite.
- Echipamente logistice:Poate fi integrat în sistemele de sortare, încărcare, descărcare și transfer automat.
- Ateliere industriale:Ajută la automatizarea mișcării materialelor între diferite zone de producție.
Pentru sistemele automate complexe, șurubul cu bile trebuie evaluat împreună cu servomotorul, cuplajul, ghidajul liniar, rulmentul de susținere, sistemul de lubrifiere și sistemul de control. Componenta de transmisie este doar o parte a arhitecturii generale de mișcare.
Cum ar trebui să alegi modelul potrivit?
Selectarea unui șurub cu bile ar trebui să înceapă cu condițiile reale de funcționare, mai degrabă decât cu numele produsului. Un proces practic de selecție include următorii pași:
- Determinați sarcina:Calculați sarcinile statice și dinamice pe care șurubul trebuie să le suporte.
- Definiți călătoria necesară:Stabiliți cursa efectivă și lungimea maximă a șurubului.
- Setați viteza necesară:Determinați viteza liniară dorită și calculați viteza de rotație a șurubului corespunzătoare.
- Selectați lead-ul:Un avans mai mare oferă, în general, o mișcare liniară mai mare pe rotație și poate suporta deplasări de mare viteză.
- Confirmați cerințele de precizie:C7 poate fi potrivit pentru multe aplicații generale de automatizare și manipulare a materialelor, în timp ce sistemele de precizie mai mare pot necesita o altă clasă de precizie.
- Verificați spațiul de instalare:Confirmați diametrul arborelui, dimensiunile piuliței, structura de susținere și spațiul de montare disponibil.
- Luați în considerare mediul înconjurător:Trebuie luate în considerare riscurile de praf, umiditate, temperatură, contaminare și coroziune înainte de finalizarea configurației.
Pentru o soluție personalizată, Maitu recomandă furnizarea de încărcare a echipamentului, viteza de manipulare, dimensiunile de instalare și mediul de lucru, astfel încât echipa sa de ingineri să poată asista cu potrivirea și configurarea modelului.
Ce practici de întreținere prelungesc durata de viață?
Chiar și un șurub cu bile robust necesită o întreținere adecvată. Lubrifierea corectă și controlul contaminării sunt deosebit de importante deoarece reziduurile pot afecta elementele de rulare și suprafețele canalelor de rulare.
- Lubrifiați în mod regulat:Ghidul de întreținere publicat recomandă unsoare rezistentă la uzură, la temperaturi ridicate, aproximativ la fiecare 120 de ore de funcționare, cu ajustări în funcție de condițiile reale de lucru.
- Păstrați șurubul curat:Îndepărtați praful, așchiile și alți contaminanți din zona șuruburilor și piuliței.
- Verificați structura de protecție:Verificați capacele de praf și componentele de protecție aferente pentru eventuale deteriorări.
- Evitați supraîncărcarea:Operarea dincolo de domeniul de sarcină proiectat poate accelera uzura și poate deteriora șurubul sau bilele.
- Inspectați regulat:Verificați fixarea, uzura filetului, mișcarea bilei, vibrațiile, precizia de poziționare și zgomotul anormal.
- Folosiți serviciul profesional atunci când este necesar:Deteriorările firului, blocarea bilei sau problemele grave de încărcare trebuie evaluate de către tehnicieni calificați.
Intervalele de întreținere ar trebui să fie în cele din urmă adaptate la ciclul de funcționare real, nivelul de contaminare, sarcina, viteza, tipul de lubrifiere și recomandările producătorului.
Întrebări frecvente
Ce capacitate de încărcare este disponibilă?
Informațiile publicate despre produs indică o gamă de încărcare de aproximativ 500 kg până la 5.000 kg, în funcție de diametrul și modelul selectat. Sarcina admisibilă reală trebuie confirmată prin calcule specifice aplicației.
Poate funcționa în medii de depozitare cu praf?
Da. Produsul este proiectat cu considerații rezistente la praf și anticoroziune pentru mediile de manipulare industrială. Etanșarea, curățarea și lubrifierea corespunzătoare rămân importante pentru funcționarea pe termen lung.
Este potrivit pentru aplicații frecvente start-stop?
Da. Designul său accentuează rezistența la impact și performanța la oboseală pentru aplicații care implică accelerare, decelerare, pornire și oprire repetate.
Cum aleg modelul corect?
Furnizați sarcina necesară, viteza liniară, lungimea cursei, dimensiunile de instalare, direcția de funcționare, ciclul de funcționare și condițiile de mediu. Acești parametri permit evaluarea diametrului adecvat, a plumbului, a configurației piuliței și a specificațiilor generale.
Se poate personaliza șurubul cu bile?
Da. Maitu oferă configurații personalizate care acoperă dimensiuni, plumb, direcție, tip piuliță, lungime și alte cerințe pentru echipamentele specializate de manipulare a materialelor.
Care este perioada de garantie?
Informațiile despre produs publicate de producător specifică o perioadă de garanție de 12 luni pentru probleme de calitate care nu sunt cauzate de oameni, sub rezerva termenilor de garanție aplicabili.
Concluzie: Alegerea transmisiei potrivite pentru manipularea automată
Un șurub cu bile bine selectat poate influența direct viteza, consistența poziționării, eficiența energetică și stabilitatea operațională a echipamentului de manipulare a materialelor. Șurubul cu bile cu plumb mare C7 pentru manipularea materialelor combină transmisia cu plumb mare cu precizia C7, construcția de înaltă rezistență și opțiunile de personalizare pentru AGV-uri, stivuitoare de depozit, roboți de manipulare, platforme de ridicare și echipamente logistice automate. Pentru proiectele care necesită configurații specifice de sarcină, viteză, cursă sau instalare, aflați mai multe despre șurubul cu bile cu plumb mare C7 pentru manipularea materialelor saucocontactati-necu cerințele aplicației dvs. pentru a discuta o soluție adecvată cu echipa de ingineri a lui Maitu.
