Cum pot ghidajele liniare de ultraprecizie să îmbunătățească acuratețea, stabilitatea și fiabilitatea în sistemele moderne de mișcare

Rezumatul articolului: Ghiduri liniare de ultra preciziesunt esențiale pentru sistemele de mișcare care necesită poziționare excepțional de precisă, cursă lină, rigiditate ridicată și repetabilitate pe termen lung. De la echipamente semiconductoare și mașini-unelte de precizie până la robotică și dispozitive medicale, ghidajul liniar potrivit poate influența direct calitatea prelucrării, stabilitatea echipamentului și costurile de operare. Acest articol explică cum funcționează ghidajele de ultra-precizie, care specificații contează cel mai mult, cum se compară gradele de precizie și ce ar trebui să ia în considerare cumpărătorii atunci când selectează o soluție de încredere de la un producător profesionist, cum ar fiMaitu.

Cuprins

• De ce sunt importante ghidajele liniare de ultraprecizie?
• Ce caracteristici tehnice definesc un ghid liniar de înaltă performanță?
• Cum afectează gradele de precizie și toleranțele performanța?
• Ce materiale și tratamente de suprafață susțin acuratețea pe termen lung?
• Unde sunt utilizate în mod obișnuit ghidajele liniare de ultraprecizie?
• Cum ar trebui să selectați ghidul liniar potrivit?
• La ce control al calității ar trebui să se aștepte cumpărătorii?
• Întrebări frecvente
• Gânduri finale

De ce sunt importante ghidajele liniare de ultraprecizie?

În automatizarea modernă, mișcarea liniară nu mai înseamnă doar mutarea unei componente din punctul A în punctul B. Fabricarea semiconductoarelor, inspecția de precizie, prelucrarea CNC, robotica și echipamentele medicale necesită adesea mișcare repetabilă cu abateri extrem de mici. În aceste aplicații, chiar și câțiva micrometri de eroare geometrică pot influența calitatea produsului, acuratețea asamblarii sau rezultatele măsurătorilor.

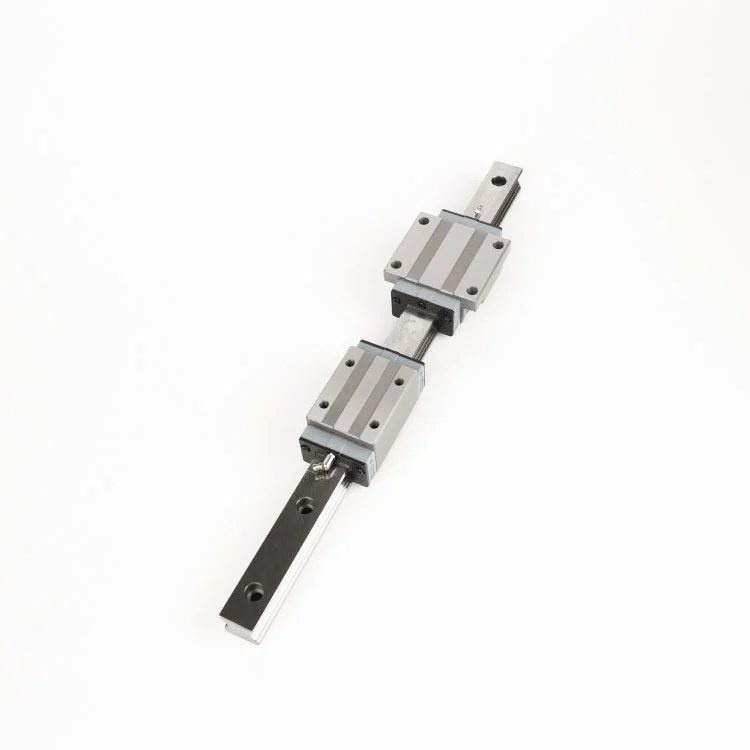

Ghidajele liniare Ultra Precision oferă o interfață de mișcare de rulare controlată între șină de ghidare și cărucior. Geometria lor optimizată a căii de rulare, suprafețele de montare la pământ cu grijă și toleranțele de fabricație controlate ajută la minimizarea vibrațiilor nedorite, variațiilor de poziție și jocului mecanic.

Maitu dezvoltă produse cu mișcare liniară pentru aplicații industriale solicitante și are o experiență de peste 12 ani în fabricarea de componente de precizie și soluții conexe. Ghidajele sale de ultra-precizie sunt proiectate în jurul rigidității, consistenței dimensionale, performanței sarcinii și fiabilității pe termen lung, făcându-le potrivite pentru sistemele în care ghidajele liniare obișnuite ar putea să nu ofere suficientă precizie.

Valoarea unui ghidaj de ultraprecizie nu se limitează așadar la toleranța sa dimensională. Combinația dintre precizia geometrică, proprietățile materialului, comportamentul la preîncărcare, calitatea instalării, lubrifierea, etanșarea și inspecția calității este cea care determină performanța mișcării în lumea reală.

Ce caracteristici tehnice definesc un ghid liniar de înaltă performanță?

Un ghid liniar de precizie ar trebui evaluat ca o componentă completă a mișcării, mai degrabă decât printr-un singur număr de precizie. Mai multe caracteristici tehnice lucrează împreună pentru a determina performanța acestuia.

Contact în patru puncte și distribuție a sarcinii

O structură optimizată a căii de rulare poate distribui sarcinile aplicate în mai multe puncte de contact. Acest lucru ajută ghidajul să gestioneze mai eficient forțele radiale, forțele laterale și sarcinile de moment, în special în echipamentele cu mai multe axe.

Suprafețe de sol de precizie

Căile de rulare la sol și suprafețele de montare contribuie la o cursă mai lină a căruciorului și la o consistență dimensională îmbunătățită. Maitu specifică căi de rulare la sol cu ​​un finisaj de suprafață de aproximativ Ra 0,4–0,8 μm pentru seria sa de ultraprecizie.

Rigiditate ridicată

Rigiditatea devine deosebit de importantă atunci când ghidajul suportă scule grele, forțe de tăiere, module de inspecție sau mecanisme cu mai multe axe. Un ghidaj rigid poate ajuta la reducerea deformării și la menținerea stabilității poziționale sub sarcini de lucru.

Etanșare și lubrifiere fiabile

Contaminarea este o preocupare majoră în sistemele de mișcare liniară. Garniturile multi-labirint integrate pot ajuta la prevenirea ca contaminanții să ajungă la elementele de rulare și canalele de rulare. Soluțiile opționale de lubrifiere pot reduce și mai mult cerințele de întreținere în timpul funcționării prelungite.

• Mișcare liniară stabilă și lină
• Capacitate mare de sarcină și moment-încărcare
• Vibrații reduse în timpul călătoriei
• Precizie controlată de montare și funcționare
• Protecție împotriva prafului și a contaminanților externi
• Intervale mai lungi de întreținere atunci când este lubrifiat corect

Cum afectează gradele de precizie și toleranțele performanța?

Gradul de precizie determină cât de strâns sunt controlate dimensiunile critice și caracteristicile geometrice. Pentru aplicațiile care implică mai multe șine paralele sau axe coordonate, consistența între căile de ghidare este deosebit de importantă deoarece diferențele dimensionale mici se pot acumula în timpul instalării și funcționării.

De exemplu, datele de producție ale lui Maitu oferă mai multe grade de precizie, inclusiv N, H, P, SP și UP. Clasa UP reprezintă cea mai înaltă categorie de precizie din gama listată.

Notă: Valorile afișate sunt parametrii de producție pentru înălțimea și lățimea permisă (△H și △L) și trebuie evaluate împreună cu configurația specifică a ghidajului și cerințele de aplicare.

Pentru sistemele care necesită mișcare sincronizată, selectarea unui grad de precizie mai mare poate oferi o mai mare consistență dimensională. Cu toate acestea, cel mai înalt grad nu este automat cea mai bună alegere pentru fiecare mașină. Cumpărătorii ar trebui să echilibreze precizia necesară, sarcina, lungimea șinei, condițiile de instalare, mediul de operare și costul total al proiectului.

Ce materiale și tratamente de suprafață susțin acuratețea pe termen lung?

Selectarea materialului afectează direct duritatea, rezistența la uzură, stabilitatea dimensională și durata de viață. Oțelul pentru rulmenți cu crom înalt de carbon, cum ar fi materialul echivalent SUJ2, este utilizat pe scară largă pentru componente solicitante cu contact de rulare, deoarece poate obține o duritate ridicată după un tratament termic adecvat.

Seria de ghidaj liniar de ultraprecizie Maitu folosește oțel pentru rulmenți cu conținut ridicat de carbon cu crom, cu o duritate specificată de aproximativ 58–62 HRC. Canalele de rulare prelucrate cu precizie și tratamentul termic controlat ajută la crearea unei suprafețe de contact stabile pentru funcționare continuă.

În funcție de mediul de aplicare, pot fi luate în considerare și tratamente de suprafață. Oxidul negru și placarea cu nichel fără electricitate pot oferi protecție suplimentară a suprafeței și pot fi utile atunci când rezistența la coroziune sau durabilitatea mediului este un aspect important.

• Material de baza:Oțel pentru rulmenți cu conținut ridicat de carbon
• Duritate:Aproximativ 58–62 HRC
• Finisare cale de rulare:Aproximativ Ra 0,4–0,8 μm
• Protecție opțională:Oxid negru sau placare cu nichel electroless

Unde sunt utilizate în mod obișnuit ghidajele liniare de ultraprecizie?

Cu cât cerințele de mișcare sunt mai stricte, cu atât valoarea potențială a unui ghidaj de înaltă precizie este mai mare. Aceste componente sunt deosebit de relevante atunci când echipamentul trebuie să mențină o poziție repetabilă în timp ce manipulează mișcare continuă sau sarcini externe.

Echipamente semiconductoare

Echipamentele de manipulare, inspecție, distribuire și ambalare a napolitanelor pot necesita o mișcare foarte controlată. Ghidarea liniară stabilă ajută sistemele de poziționare să mențină repetabilitatea și să reducă vibrațiile nedorite.

Mașini-unelte de precizie

CNC și alte echipamente de prelucrare de înaltă precizie depind de componentele rigide de mișcare pentru a sprijini precizia de tăiere și poziționarea repetabilă a sculei.

Robotică industrială

Axele liniare utilizate cu sistemele robotizate pot experimenta sarcini în schimbare și modele complexe de mișcare. Capacitatea mare de sarcină de moment poate ajuta la menținerea stabilității în configurațiile cu mai multe axe.

Instrumente de măsurare de precizie

Echipamentul de măsurare este deosebit de sensibil la deviația mecanică. Mișcarea lină și toleranțele geometrice controlate pot ajuta la reducerea surselor mecanice de eroare de măsurare.

Echipament medical

Producția medicală și instrumentele de precizie necesită adesea o poziționare sigură, mișcare controlată și protecție adecvată a suprafeței. Selectarea ghidului trebuie să ia în considerare atât performanța mecanică, cât și cerințele de mediu.

Cum ar trebui să selectați ghidul liniar potrivit?

Alegerea unei căi de ghidare bazată numai pe clasa de precizie anunțată poate duce la un design nepotrivit. O abordare mai bună este evaluarea întregului mediu de operare și cerințele mecanice.

1. Determinați precizia de poziționare necesară:Definiți precizia țintei, repetabilitatea și deviația geometrică admisă.
2. Calculați sarcinile statice și dinamice:Luați în considerare sarcina utilă, accelerația, forța de tăiere, sarcinile de moment și distribuția sarcinii.
3. Verificați lungimea șinei:Șinele mai lungi pot avea cerințe diferite de toleranță, astfel încât lungimea și gradul de precizie ar trebui evaluate împreună.
4. Evaluați condițiile de mediu:Luați în considerare praful, umiditatea, temperatura, substanțele corozive și cerințele camerei curate.
5. Alegeți lubrifierea potrivită:Lubrefierea corectă este esențială pentru reducerea frecării și pentru a susține o performanță constantă de rulare.
6. Confirmați acuratețea instalării:Chiar și un ghidaj foarte precis nu poate compensa o suprafață de montare prelucrată incorect sau prost aliniată.
7. Solicitați documentația de inspecție:Rapoartele de inspecție tehnică oferă dovezi utile că componentele furnizate îndeplinesc specificațiile convenite.

Pentru proiectele cu cerințe exigente, inginerii ar trebui să ia în considerare și configurația căruciorului, preîncărcarea, metoda de montare, paralelismul șinei, interacțiunea sistemului de antrenare și ciclul de service așteptat înainte de a finaliza specificația.

La ce control al calității ar trebui să se aștepte cumpărătorii?

Componentele de precizie necesită un control măsurabil al calității, mai degrabă decât o inspecție vizuală. Un furnizor profesionist ar trebui să aibă procese care să acopere materiile prime, tratamentul termic, măcinarea, verificarea dimensională, performanța de funcționare și inspecția finală.

Maitu afirmă că procesul său de producție folosește trasabilitatea calității bazată pe ERP, de la depozitarea oțelului cu conținut ridicat de carbon cu crom, prin tratament termic, șlefuire de precizie și inspecție finală. Căile sale de ghidare sunt, de asemenea, supuse proiecției profilului, evaluării zgomotului și verificării sarcinii, cu documentația de inspecție furnizată pentru comenzi.

Această abordare este importantă pentru OEM și echipele de inginerie, deoarece datele de inspecție trasabile pot sprijini controlul de calitate, documentația de proiect și deciziile de întreținere pe termen lung.

Maitu raportează, de asemenea, peste 16.000 de specificații pentru șuruburi de precizie și componente liniare dezvoltate de la începutul funcționării sale în Suzhou, împreună cu experiența în deservirea a peste 5.000 de clienți la nivel mondial. Resursele sale de producție includ facilități din Suzhou și Dongguan, care acceptă atât cerințele pentru cantități mici, cât și comenzile de producție mai mari.

Întrebări frecvente

Ce sunt ghidajele liniare Ultra Precision?

Ghidajele liniare Ultra Precision sunt componente de mișcare liniară de înaltă precizie concepute pentru aplicații care necesită poziționare controlată, deplasare lină, rigiditate ridicată și toleranțe geometrice consistente. Ele sunt utilizate în mod obișnuit în echipamentele semiconductoare, mașini-unelte de precizie, robotică, echipamente de măsurare și producție medicală.

Ce face ghidajele liniare UP-grade diferite de notele standard?

Ghidajele de calitate superioară sunt fabricate cu toleranțe dimensionale mai strânse decât clasele standard. De exemplu, parametrii de producție enumerați de Maitu arată o toleranță △H și △W de 2 μm pentru șinele de calitate superioară cu lungimi de până la 500 mm. Adecvarea reală a unei clase depinde de proiectarea completă a mașinii și de precizia necesară.

Ce material este folosit în mod obișnuit pentru ghidajele liniare de înaltă precizie?

Oțelul pentru rulmenți cu conținut ridicat de carbon este selectat în mod obișnuit pentru aplicații solicitante de mișcare liniară, deoarece poate atinge duritate ridicată și rezistență la uzură după tratamentul termic. Maitu specifică material echivalent SUJ2 cu duritate de aproximativ 58–62 HRC pentru seria sa de ultraprecizie.

Cum poate fi îmbunătățită durata de viață a ghidajului liniar?

Instalarea corectă, preîncărcarea adecvată, lubrifierea adecvată, controlul contaminării, distribuția corectă a sarcinii și inspecția regulată contribuie la durata de viață. Ghidajele sigilate și tratamentele de suprafață adecvate pot oferi protecție suplimentară în medii de operare dificile.

Ghidurile de ultraprecizie sunt potrivite pentru camerele curate sau aplicațiile cu semiconductori?

Acestea pot fi potrivite atunci când cerințele de configurare a ghidajului, lubrifiere, etanșare, tratarea suprafeței și curățenie sunt potrivite corect cu aplicația. Pentru mediile sensibile, cumpărătorii ar trebui să discute despre materiale, acoperire, lubrifiere, control al particulelor și cerințe de inspecție cu furnizorul înainte de a comanda.

Gânduri finale

Ghidajele liniare Ultra Precision joacă un rol esențial în aplicațiile în care precizia mișcării, rigiditatea, repetabilitatea și fiabilitatea influențează direct performanța echipamentului. Selectarea soluției potrivite necesită mai mult decât compararea gradelor nominale de precizie. Calitatea materialului, finisajul canalului, distribuția sarcinii, etanșarea, lubrifierea, condițiile de instalare, procedurile de inspecție și cerințele de aplicare trebuie luate în considerare împreună.

Cu peste 12 ani de experiență în tehnologia mișcării liniare de precizie, un portofoliu larg de produse, parametri de producție detaliați și procese de control al calității urmăribile, Maitu oferă soluții de ghidare liniară pentru aplicații industriale solicitante. Dacă evaluați ghidaje pentru echipamente CNC, mașini semiconductoare, robotică, măsurare de precizie sau producție medicală, aflați mai multe despre Ghidurile liniare de ultraprecizie șicontactaţi-nepentru a discuta despre acuratețea, sarcina, lungimea șinei, cerințele de mediu și personalizare.
