Abstract
A Piuliță cu șurub trapezoidalarată simplu, până când aparatul dvs. începe să zbârnâie, să se îndepărteze din poziție sau să se uzeze mult mai devreme decât se aștepta. Dacă v-ați confruntat vreodată cu o reacție care distruge repetabilitatea, scârțâitul/zgomotul sub sarcină, mișcarea lipicioasă, relubrifierea frecventă sau deteriorarea firului de praf și resturi, cauza principală este adesea alegerea piuliței (material, potrivire, geometrie și modul în care este instalată), nu numai șurubul.
Acest ghid defalcă punctele de decizie din lumea reală - sarcină, viteză, precizie, mediu, stilul de montare și așteptările de întreținere - astfel încât să puteți selecta o piuliță care funcționează așa cum are nevoie aplicația dvs. Veți găsi, de asemenea, un tabel de comparație practic, sfaturi de instalare care previn defecțiunile premature, și o scurtă Întrebări frecvente pentru a vă ajuta să scrieți o specificație curată, gata de cumpărare.
Contur
- Moduri de eșec comune și punctele dureroase pe care le creează
- Cum se comportă o piuliță trapezoidală în comparație cu alte opțiuni de mișcare
- O listă de verificare a selecției pe care o puteți folosi înainte de a plasa o comandă
- Opțiuni de material și design (inclusiv opțiuni anti-recul și fără ulei)
- Factori de formă a piuliței și constrângeri de montare
- Obiceiuri de instalare și întreținere care prelungesc durata de viață
- Când piulițele personalizate au mai mult sens decât piesele standard „destul de apropiate”.
- Întrebări frecvente și un șablon rapid de specificații
Cuprins
- Acolo unde nucile trapezoidale eșuează de obicei la mașinile reale
- Ce face de fapt o piuliță șurub trapezoidală într-un sistem de mișcare
- O listă practică de selecție
- Material și opțiuni de design comparate
- Forme de piuliță și stiluri de montare
- Reacție, acuratețe și repetabilitate
- Sfaturi de instalare care previn uzura timpurie
- Obiceiuri de întreținere și prelungire a vieții
- Când nucile standard nu funcționează și personalizarea dă roade
- FAQ
Acolo unde nucile trapezoidale eșuează de obicei la mașinile reale
Majoritatea cumpărătorilor nu încep să cumpere pentru aPiuliță cu șurub trapezoidalpentru ca se plictisesc. Încep pentru că ceva doare: rata deșeurilor crește, timpul de întreținere explodează sau mișcarea „se simte greșită”. Iată cele mai frecvente puncte dureroase și ce se află în spatele lor.
- Reacție care distruge poziționarea:Jocul dintre piuliță și șurub este prea mare pentru nevoile dvs. de precizie sau designul nu are preîncărcare. Acest lucru apare ca ezitare la inversarea direcției, orientare inconsecventă sau deplasare în cicluri repetate.
- Zgomot, vibrații și „vorbire”:Adesea cauzate de dezaliniere, încărcare laterală, rigiditate slabă de montare sau o împerechere de materiale care amplifică frecarea. Uneori, șurubul este învinuit, dar piulița și instalarea sunt adesea adevăratele vinovate.
- Uzura rapidă sau deteriorarea filetului:Praf abraziv, lubrifiere insuficientă, material greșit pentru sarcină sau un ciclu de funcționare care generează căldură. Dacă piulița dumneavoastră poartă ca o gumă de șters, este posibil să facă treaba unui rulment sau ghid (și nu ar trebui).
- Lipire sau mișcare neuniformă:Contaminare, uzură (probleme metal pe metal), deformare sub sarcină sau efecte de dilatare termică. Ceea ce se simte ca o „prelucrare slabă” poate fi pur și simplu o nepotrivire între materialul piuliței și mediul de operare.
- Prea multa intretinere:Dacă aplicația dvs. nu poate tolera relubrificarea frecventă, veți dori modele fără ulei/auto-lubrifiante sau polimeri proiectați care reduc frecarea și atrag mai puține resturi.
Principala concluzie: selectarea unei piulițe este mai puțin despre „găsirea unei piulițe care se potrivește firului” și mai mult despre potrivirea comportamentului de performanță cu sistemul dvs. realități — calea de încărcare, ghidaje, montaj, căldură și contaminare.
Ce face de fapt o piuliță șurub trapezoidală într-un sistem de mișcare
A Piuliță cu șurub trapezoidaleste interfața de lucru care transformă rotația șurubului în cursă liniară (sau invers). În practică, devine, de asemenea, o interfață de frecare, o componentă de uzură și, dacă designul dvs. nu este susținut corespunzător, o „victimă” a sarcinilor laterale.
Sistemele de filet trapezoidal sunt utilizate pe scară largă deoarece sunt robuste, rentabile și tolerante la multe condiții industriale. În comparație cu ansamblurile cu șuruburi cu bile cu recirculare, sistemele trapezoidale oferă de obicei o frecare inerentă mai mare (care poate fi utilă pentru comportament de autoblocare la unele sarcini verticale) dar randament mecanic mai mic la viteze mari. Nu este „bun” sau „rău” – este un compromis de design.
Dacă mașina dvs. are nevoie de viteză moderată, capacitate de încărcare solidă și facilități de întreținere, o soluție de piuliță trapezoidală este adesea o soluție excelentă. alegerea inginerească — mai ales când alegeți materialul potrivit, includeți o strategie de reacție atunci când este necesar și instalați-l corect.
O listă practică de selecție
Înainte de a solicita o ofertă sau de a plasa o comandă, utilizați această listă de verificare. Previne cea mai frecventă (și costisitoare) nepotrivire: cumpărarea unei nuci care „se potrivește” dar are performanțe slabe.
- Tip de încărcare:numai axială sau sistemul dumneavoastră aplică accidental sarcină laterală? (Încărcarea laterală trebuie gestionată de ghidaje/lagăre.)
- Ciclu de funcționare și viteză:ajustări ocazionale, ciclism continuu sau călătorii de mare viteză care generează căldură?
- Nevoi de precizie:este acceptabil spațiul de joc standard sau aveți nevoie de o soluție anti-recol pentru un comportament constant de inversare?
- Mediu:praf, așchii, umiditate, spălare, cerințe de igienă asemănătoare camerelor curate, substanțe chimice sau schimbări de temperatură?
- Politica de lubrifiere:puteți unge în mod regulat sau aveți nevoie de o abordare fără întreținere/fără ulei?
- Constrângeri de montare:montare cu flanșă, montare bloc, plic compact sau un corp lat pentru a rezista la rotație?
- Zgomot și senzație:vrei o experiență de mișcare „liniștită și lină” (adesea un polimer sau o alegere compozită optimizată)?
- Strategia de servicii:Doriți ca piulița să fie piesa de uzură înlocuibilă (obișnuită) sau o construcție de durată mai lungă cu materiale premium?
Dacă puteți răspunde în mod clar la aceste elemente, furnizorul vă poate recomanda potrivirea corectă a filetului, geometria piuliței și asocierea materialului cu mult mai puține iterații.
Material și opțiuni de design comparate
Diferitele materiale de nuci se comportă diferit la frecare, căldură și contaminare. Cea mai bună alegere depinde de condițiile reale de funcționare, nu doar „mai puternic este mai bine”. Utilizați tabelul de mai jos ca o hartă de decizie rapidă.
| Opţiune | Puncte forte | Cel mai bun pentru | Atentie |
|---|---|---|---|
| Alama / Bronz | Performanță stabilă, comportament bun la uzură, prelucrare pe scară largă, previzibilă | Mișcare industrială generală, sarcini moderate, cazuri dovedite de utilizare pe termen lung | Necesită lubrifiere în majoritatea aplicațiilor; resturile pot accelera uzura |
| Oțel (carbon/inox) | Rezistență ridicată, cuplare puternică a filetului, opțiuni de coroziune cu inox | Sarcini mai mari, medii mecanice dure, nevoi structurale speciale | Frecarea metal pe metal poate fi zgomotoasă; necesită lubrifiere și aliniere atentă |
| Nailon (de exemplu, materiale PA) | Zgomot redus, greutate mai ușoară, senzație mai lină, bun pentru multe sarcini cu încărcare moderată | Module de automatizare, cerințe de mișcare mai silențioase, proiecte sensibile la costuri | Temperatura și umiditatea pot afecta dimensiunile; nu este ideal pentru căldură mare |
| POM (acetal) | Frecare scăzută, stabilitate dimensională bună, funcționare curată | Sisteme de sarcină ușoară până la medie, aplicații care necesită o mișcare lină cu ungere redusă | Limitele de sarcină depind de proiectare; evitați acumularea excesivă de căldură |
| PEEK (polimer de înaltă performanță) | Performanță excelentă în condiții solicitante, potențial puternic, stabil, de lungă durată | Automatizare performanta, medii specializate, intervale lungi de service | Cost material mai mare; proiectarea sistemului ar trebui să justifice upgrade-ul |

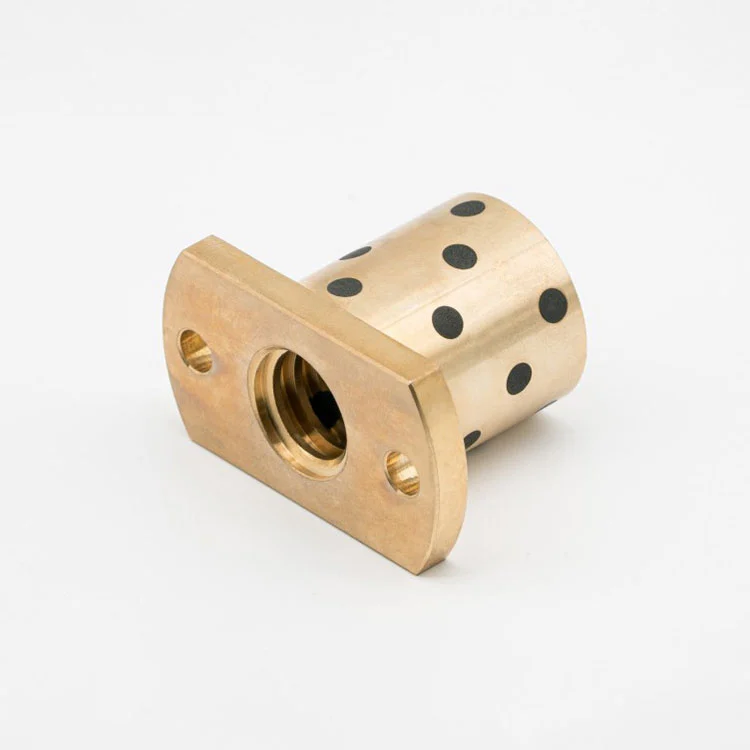

| Compozit fără ulei / auto-lubrifiant | Întreținere redusă, comportament îmbunătățit acolo unde lubrifierea nu este practică | Zone cu praf/murdar, locuri unde grasimea atrage contaminanti, echipamente cu acces limitat | Încă are nevoie de o aliniere corectă; „fără ulei” nu înseamnă „ignora inspecția” |
| Design anti-recul | Îmbunătățește repetabilitatea inversării, reduce jocul fără potrivire prea strânsă | Echipamente semiconductoare, medicale, de măsurare și de poziționare de precizie | Preîncărcarea poate crește ușor frecarea; alegeți pe baza vitezei și a cuplului de transmisie |
Sfat practic: atunci când mediul dumneavoastră este murdar, „mai multă grăsime” uneori poate înrăutăți lucrurile prin captarea particulelor abrazive. În aceste cazuri, modelele auto-lubrifiante sau opțiunile pe bază de polimeri pot fi o cale mai inteligentă către o durată de viață mai lungă și o mișcare mai consistentă.
Forme de piuliță și stiluri de montare
Chiar și cu materialul perfect, geometria greșită poate provoca dureri de cap în timpul instalării sau poate duce la rotație, slăbire sau rigiditate slabă. Factorii obișnuiți de formă a piuliței există pentru un motiv - fiecare rezolvă o problemă de montare.
- Tip drept (cilindric):integrare simplă atunci când carcasa dvs. acceptă deja funcții de aliniere și anti-rotație.
- Tip flanșă:poziționare și șuruburi axiale ușoare; util atunci când aveți nevoie de înlocuire rapidă și asamblare consistentă.
- Tip bloc:montare stabilă, control anti-rotație mai ușor și prietenos pentru cadrele mașinii personalizate.
- Tip larg:suprafață de contact suplimentară și rigiditate pentru anumite carcase; poate ajuta la reducerea răsucirii nedorite.
- Tip economic compact:construcții care economisesc spațiu, unde plicul contează și încărcările sunt moderate.
Dacă piulița dvs. este liberă să se rotească, axa dvs. nu se va translați corect. Asigurați-vă întotdeauna că designul de montare împiedică rotirea piuliței, menținând în același timp șurubul aliniat cu ghidajele tale liniare.
Reacție, acuratețe și repetabilitate
Reacția este „mișcarea pierdută” pe care o simți atunci când inversezi direcția — unitatea ta se întoarce, dar scena nu se mișcă imediat. În multe sisteme, reacția este acceptabilă. În altele — pick-and-place, metrologie, echipamente de dozare, micro-poziționare — este o problemă.
Iată modalități practice de a gestiona reacțiile fără a crea noi probleme:

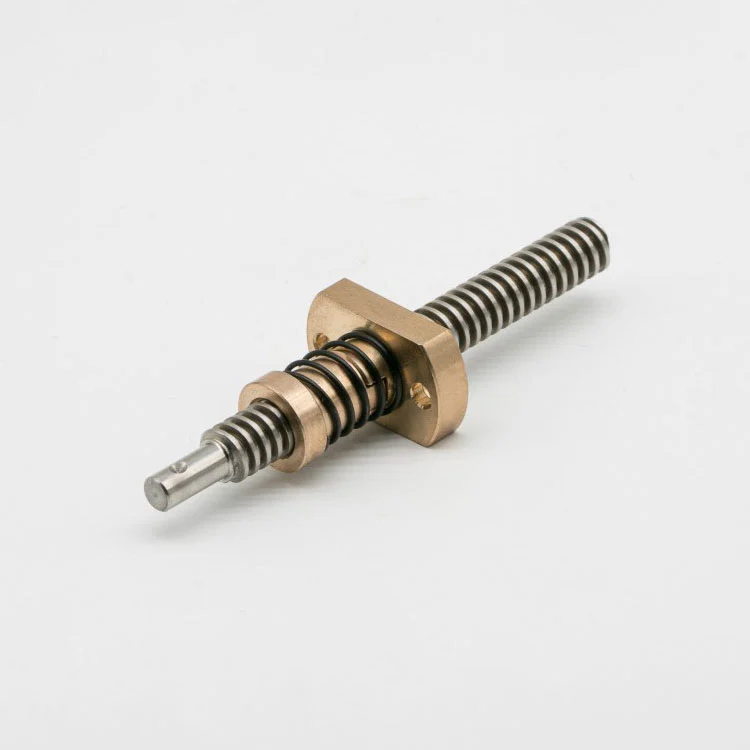

- Utilizați un design cu piuliță anti-recol:un aranjament împărțit/preîncărcat poate reduce jocul, menținând în același timp mișcarea lină. Aceasta este adesea cea mai curată opțiune pentru sistemele de precizie.
- Potriviți piulița cu șurubul:profilul filetului, pasul/plumbul și clasa de potrivire trebuie să fie consecvente. „Aproape compatibil” devine zgomotos și se uzează rapid.
- Control alinierea și sarcina laterală:Reacția este acuzată pentru problemele care sunt cauzate de fapt de legarea din alinierea greșită.
- Verificați marja cuplului:reducerea jocului crește de obicei ușor frecarea. Confirmați că motorul/unitatea dumneavoastră poate face față fără supraîncălzire.
Dacă scopul dvs. este repetabilitatea, sistemul este la fel de bun ca veriga sa cea mai slabă: potrivirea piuliței, rectitudinea șuruburilor, calitatea șinei de ghidare, suportul rulmentului și alinierea ansamblului interacționează. Tratați nuca ca pe o componentă a sistemului, nu ca pe o marfă independentă.
Sfaturi de instalare care previn uzura timpurie
Multe eșecuri premature sunt „instalate în existență”. Un de înaltă calitatePiuliță cu șurub trapezoidalse poate uza rapid dacă este forțat pentru a combate dezalinierea sau sarcinile laterale. Aceste obiceiuri sunt plictisitoare, dar te economisesc luni de zile.
- Lăsați ghidajele să gestioneze sarcinile laterale:utilizați șine/bucșe liniare astfel încât perechea șurub-piuliță să vadă în principal sarcina axială.
- Păstrați suportul șurubului rigid:Lagărele de capăt adecvate reduc biciul și vibrațiile, în special la curse mai lungi.
- Aliniați înainte de strângere:asamblați ușor, deplasați-vă pe toată cursa cu mâna/viteză mică, apoi strângeți elementele de fixare treptat.
- Protejați de resturi:Burduful, capacele și ștergătoarele reduc dramatic uzura abrazivă în medii cu praf sau producătoare de așchii.
- Nu strângeți prea mult caracteristicile anti-rotație:strângerea neuniformă a carcasei unei piulițe o poate distorsiona și crea legare.
Dacă simțiți puncte strâmte în timpul călătoriei, opriți-vă și diagnosticați alinierea - nu treceți prin putere. Alimentarea este modul în care firele sunt deteriorate, motoarele se supraîncălzi, iar piulițele devin partea de sacrificiu pentru o problemă în altă parte a axei.
Obiceiuri de întreținere și prelungire a vieții
Sistemele trapezoidale pot fi de lungă durată atunci când tratați frecarea ca pe o variabilă gestionată, mai degrabă decât ca pe o idee ulterioară.
- Stabiliți o rutină realistă de lubrifiere:alegeți tipul de lubrifiant în funcție de temperatură și contaminare și păstrați intervalele constante.
- Curățați înainte de relubrifiere:adăugarea de grăsime pe nisip creează o pastă de măcinat.
- Verificați pentru simptome precoce:cuplul în creștere, zgomotul crescut sau acumularea vizibilă de praf sunt avertismente timpurii.
- Număr de cicluri de urmărire:dacă piulița este o componentă de uzură proiectată, înlocuirea planificată evită surprizele de nefuncționare.
- Folosiți opțiuni fără ulei/auto-lubrifiante acolo unde este cazul:mai ales când accesul este limitat sau curățenia contează.
Un simplu jurnal de întreținere — dată, note de mediu, observații de cuplu/zgomot — vă spune adesea mai mult decât o piesă defectă.
Când nucile standard nu funcționează și personalizarea dă roade
Piesele standard din catalog sunt grozave - până când spațiul dvs. de montare este ciudat, mediul dvs. este strict sau cerințele dvs. de precizie nu sunt iertatoare. Personalizarea este de obicei justificată atunci când una dintre acestea este adevărată:
- Aveți nevoie de o formă specifică de piuliță pentru a se potrivi cu o carcasă existentă (bloc, flanșă, corp larg, plic compact).
- Echilibrați precizia cu netezimea și doriți o abordare personalizată împotriva reacției.
- Aveți constrângeri de mediu (igiena, toleranță scăzută la contaminare, acces limitat la lubrifiere).
- Doriți un profil specific de performanță a polimerului (frecare scăzută, zgomot redus, stabilitate sau intervale de service mai lungi).
- Aveți nevoie de angajare sigură a filetului cu un șurub țintă și doriți o potrivire controlată, mai degrabă decât presupuneri.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.se concentrează pe potrivirea piulițelor trapezoidale la cerințele reale ale aplicațiilor, inclusiv mai multe tipuri de piulițe, opțiuni de polimer proiectat, soluții fără ulei și configurații anti-recol – astfel încât piulița să funcționeze cu șurubul, carcasa și mediul dumneavoastră în loc să se lupte cu ei.
Dacă pregătiți o specificație de achiziție, iată o structură simplă pe care o puteți trimite unui furnizor pentru a accelera selecția:
- Denumirea firului:dimensiune trapezoidală + lead/pitch + mână (dreapta/stânga) + orice notă specială de profil
- Stilul cu nuci:drept / flanșă / bloc / lat / compact + dimensiuni cheie + metodă anti-rotație
- Material:tip alamă/bronz/oțel/polimer + note de mediu (praf, spălare, temperatură)
- Obiective de performanță:așteptări de reacție, preferință de zgomot, politică de lubrifiere, ciclu de funcționare
FAQ
Î:Pot înlocui o piuliță uzată fără a schimba șurubul?
O:Adesea da, dar depinde de uzura șuruburilor. Dacă filetele șuruburilor sunt vizibil uzate sau cuplul axului a crescut semnificativ,
este posibil ca o piuliță nouă să nu restabilească performanța. Pentru poziționare critică, evaluați ambele componente împreună.
Î:O piuliță fără ulei nu necesită cu adevărat întreținere?
O:Modelele fără ulei reduc cerințele de lubrifiere și ajută în locurile în care grăsimea este imposibilă, dar necesită totuși inspecție.
Alinierea, contaminarea și încărcarea laterală pot scurta durata de viață, indiferent de strategia de lubrifiere.
Î:Care material este cel mai bun pentru o mișcare silentioasă?
O:Multe opțiuni polimerice (cum ar fi materialele pe bază de nailon sau acetal) pot reduce zgomotul și pot oferi o senzație mai fină.
Pentru condiții mai solicitante, polimerii de performanță mai ridicată pot oferi o stabilitate mai bună și o viață mai lungă.
Î:Am întotdeauna nevoie de o piuliță anti-recol pentru precizie?
O:Nu întotdeauna. Dacă aplicația dvs. inversează rar direcția sau sistemul dvs. de control compensează jocul, spațiul de joc standard poate fi bine.
Dacă repetabilitatea inversării contează, modelele anti-recol sunt de obicei soluția cea mai directă.
Î:De ce piulița mea se uzează repede, chiar dacă încărcătura este „în cadrul specificațiilor”?
O:Cele mai frecvente cauze sunt dezalinierea, sarcina laterală (ghidurile nu își fac treaba), contaminarea și acumularea de căldură din ciclul de funcționare.
Fixarea designului sau a instalării axei prelungește adesea durata de viață mai mult decât trecerea la o piuliță „mai puternică”.
Î:Ce informații ar trebui să trimit pentru a primi rapid recomandarea corectă?
O:Includeți dimensiunea filetului/plumb, lungimea cursei, direcția și mărimea sarcinii, viteza/ciclul de funcționare, mediul (praf/apă/substanțe chimice),
stilul de montare și dacă este necesar controlul jocului. Fotografiile spațiului de asamblare ajută și ele.
Concluzie
DreaptaPiuliță cu șurub trapezoidalnu este doar o parte cu filet - este o decizie de performanță care afectează zgomotul, precizia, durata de viață, și volumul de muncă de întreținere. Când potriviți materialul, geometria piuliței, strategia de joc și practica de instalare la condițiile dvs. reale de funcționare, sistemele trapezoidale pot fi remarcabil de fiabile și rentabile.
Dacă doriți ajutor pentru a selecta o opțiune standard sau pentru a adapta o piuliță la locuința, sarcina și mediul dvs., contactațiSuzhou Maitu Screw Rod Manufacturing Co., Ltd.cu parametrii dumneavoastră de bază și notele de aplicație — apoicontactaţi-nepentru a vă transforma problemele de axe într-o soluție de mișcare stabilă și repetabilă.
