Cum oferă un șurub trapezoidal o mișcare liniară lină în mașinile reale?

Contur

• Identificați modul real de defecțiune (derivare, joc, legare, uzură, zgomot, căldură).
• Înțelegeți de ceȘurub trapezoidalProfilul echilibrează capacitatea de încărcare, fabricabilitatea și stabilitatea.
• Alegeți plumbul, diametrul și suportul de capăt pentru a controla viteza, rigiditatea și biciuirea.
• Alegeți designul și materialul piulițelor pentru a face față limitelor de frecare, contaminare și întreținere.
• Validați cu o listă scurtă de verificare, astfel încât piesele de producție să se potrivească cu prototipurile.

Punctele dureroase care continuă să apară

Cumpărătorii încep rareori prin a spune „Am nevoie de unȘurub trapezoidal.” Încep cu o durere de cap: coloana de ridicare alunecă în jos câțiva milimetri peste noapte, alunecarea liniară nu poate repeta o poziție sau nuca se încălzește și începe să scârțâie. Iată care sunt cele mai frecvente probleme și spre ce indică de obicei.

• Conducere înapoi sau deplasare a sarcinii:Opriți motorul, dar sarcina se strecoară. Acest lucru se poate întâmpla atunci când plumbul este prea agresiv, frecarea este prea mică sau sistemul are vibrații/impact. Multe sisteme trapezoidale pot rezista la mersul înapoi, dar nu este automat – geometria contează.
• Reacție care distruge poziționarea:Schimbați direcția și nimic nu se mișcă o clipă. Acea „bandă moartă” poate fi diferența între automatizarea lină și un produs care se simte ieftin.
• Mișcare obligatorie și neuniformă:Șurubul se simte neted de mână, dar se leagă în timpul asamblarii. Alinierea greșită, suport insuficient la capăt, sau un material de nuci care nu tolerează încărcarea pe margine este adesea adevăratul vinovat.
• Uzură rapidă și praf negru:Funcționarea uscată cu perechea de materiale greșită se poate uza rapid, în special cu contaminare. Uneori există lubrifiere, dar este tipul greșit, este aplicat inconsecvent sau este spălat.
• Zgomot și căldură la viteză:Turația mai mare crește încălzirea prin frecare și poate duce la vibrații sau la biciuire. Un șurub de plumb care funcționează la 100 rpm poate eșua la 1.000 rpm fără reproiectare.

Ce este cu adevărat un șurub trapezoidal

A Șurub trapezoidaleste un șurub de putere cu un profil de filet în formă de trapez conceput pentru a transforma mișcarea de rotație în mișcare liniară. În comparație cu șuruburile cu bile, de obicei schimbă eficiența pentru simplitate, robustețe și menținerea mai ușoară a sarcinii. Acel comerț poate fi exact ceea ce îți dorești în sistemele de ridicare, prindere, reglare sau mișcare, unde „rămâne acolo unde îl puneți” contează mai mult decât frecarea ultra-scăzută.

Ceea ce îl face practic în mediile industriale nu este doar forma firului, ci este ecosistemul: piulițe potrivite (bronz, oțel, polimeri), soluții anti-recol, modele auto-lubrifiante și metode flexibile de fabricație. Efectuat corect, aȘurub trapezoidalasamblarea poate fi rentabilă, întreținută și surprinzător de precisă pentru multe aplicații.

Elemente de bază ale selecției care împiedică regretul

Dacă vă amintiți un singur lucru: nu selectați aȘurub trapezoidalnumai prin diametru. Selectați-l ca sistem: plumb (sau pas), lungime, design piuliță, pereche de materiale, plan de lubrifiere și suport de capăt.

• Plumb (deplasare pe revoluție):Plumbul mai mare se mișcă mai repede, dar este mai probabil să dea înapoi și să genereze mai multă căldură la sarcină mare. Plumbul mai mic îmbunătățește controlabilitatea și menținerea sarcinii, dar reduce viteza.
• Diametrul și rezistența miezului:Diametrul mai mare îmbunătățește rezistența la flambaj și rigiditatea, ceea ce contează pentru deschideri lungi și sarcini grele.
• Lungime nesuportată și risc de biciuire:Șuruburile lungi la turații mari pot biciui. Dacă aveți nevoie de viteză pe o lungime mare, este posibil să aveți nevoie suport intermediar, diferite aranjamente ale lagărelor de capăt sau o soluție diferită de mișcare.
• Ciclu de funcționare:Reglarea intermitentă (câteva secunde ici și colo) este foarte diferită de mișcarea continuă. Funcția continuă necesită un management mai bun al căldurii și o strategie de uzură.
• Mediu:Praful, lichidul de răcire, detergenții și coroziunea exterioară schimbă cea mai bună alegere către protecție etanșă, materiale inoxidabile sau nuci polimerice.

Matrice de selecție rapidă

Utilizați acest tabel ca punct de plecare pentru alegerea unuiȘurub trapezoidalconfigurație. Nu este un înlocuitor pentru calculele inginerești, dar te va ține departe de cele mai comune capcane.

Tipuri de nuci și materiale care contează de fapt

Șurubul atrage atenția, dar piulița decide adesea durata de viață și senzația. Pentru aȘurub trapezoidalasamblarea, alegerea piuliței afectează: frecare, zgomot, reacție, toleranță la contaminare și cât de indulgent este sistemul față de dezalinierea.

• Nuci de bronz:O alegere clasică pentru capacitatea de încărcare și uzura previzibilă. Excelent atunci când poți lubrifia și ține resturile sub control.
• Piulițe din oțel:Puternic, dar poate fi mai puțin îngăduitor și poate necesita o lubrifiere atentă și o împerechere a suprafețelor pentru a evita uzura.
• Materiale plastice de inginerie (nailon, POM, PEEK, compozite):Adesea mai silențios și poate funcționa cu ungere minimă. Polimerul potrivit poate face față mediului dificil; polimerul greșit se poate strecura sub sarcină sau se poate înmuia cu căldură.
• Piulițe anti-recol:Proiectat pentru a reduce spațiul liber și pentru a îmbunătăți schimbările de direcție. Ideal atunci când calitatea poziționării contează mai mult decât cuplul ultra-scăzut.

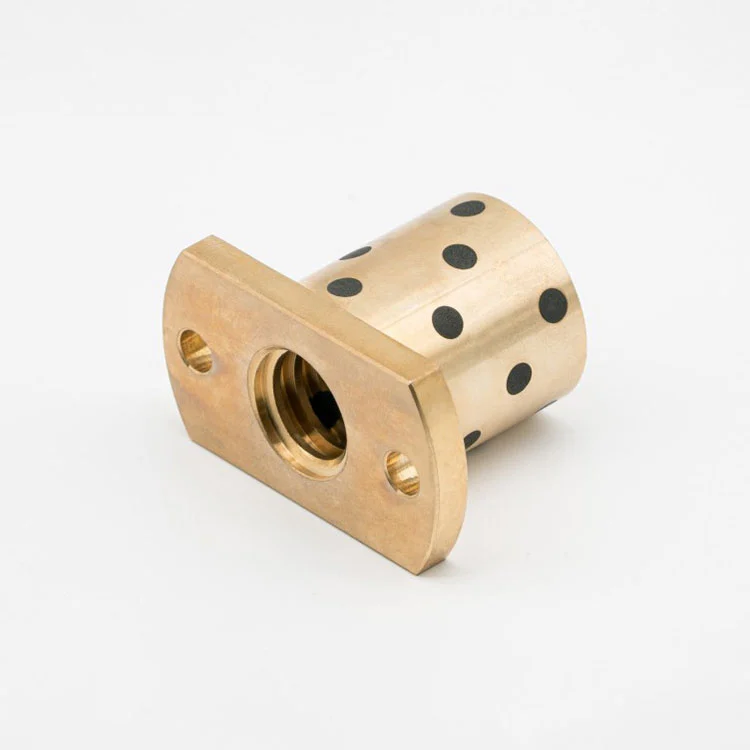

• Piulițe fără ulei / auto-lubrifiante:Este util atunci când lubrifierea este nepractică, nedorită sau ușor de spălat.

Lista de verificare a integrării: suporturi, aliniere, lubrifiere

Chiar și cel mai bunȘurub trapezoidalva dezamăgi dacă designul din jur este neglijent. Aceste puncte de integrare sunt unde multe proiecte eșuează liniștit în timpul scalării de la prototip la producție.

• Strategia de asistență finală:Definiți care capăt este fix și care este plutitor. Alegerea rulmentului afectează jocul axial, rigiditatea și zgomotul.
• Alinierea și montarea:Nealinierea crește dramatic frecarea și uzura. Folosiți carcase adecvate, referințe de prelucrare, și evitați forțarea piuliței în poziție în timpul asamblarii.
• Plan de lubrifiere:Decideți din timp: grăsime, ulei, polimer uscat sau abordare etanșă. „Vom adăuga lubrifiere mai târziu” devine de obicei „Nu am proiectat spațiu pentru lubrifiere.”
• Protecție împotriva contaminării:Burduful, capacele, ștergătoarele și plasarea departe de așchii și praf pot multiplica durata de viață.
• Comportament termic:Ciclurile de lucru mai mari generează căldură. Căldura modifică spațiul liber, crește uzura și poate înmuia unii polimeri.
• Verificare a conducerii înapoi:Dacă „trebuie să țină când alimentarea este oprită” este o cerință, validați-o cu sarcini reale și vibrații reale.

Întrebări de calitate de pus înainte de a cumpăra

Dacă vă aprovizionați cu unȘurub trapezoidal, cea mai inteligentă mișcare este să pui întrebări care dezvăluie controlul procesului. Prețul este ușor de comparat; consistența nu este. Aceste întrebări te protejează de surprize neplăcute.

• Ce toleranțe puteți păstra în ceea ce privește precizia plumbului, dreptatea și forma firului?Solicitați notele standard și opționale ale furnizorului.
• Rulat sau măcinat?Și care este metoda de inspecție pentru fiecare lot?
• Ce perechi de materiale recomandati pentru sarcina, viteza si mediul meu?Un furnizor bun va întreba despre ciclul de funcționare și contaminare.
• Cum controlezi reacțiile?Spațiu liber standard, potriviri selectabile sau design anti-recol.
• Ce tratamente de suprafață sunt disponibile?Mai ales dacă coroziunea sau uzura reprezintă o problemă.
• Puteți furniza ansambluri șuruburi și piulițe potrivite ca o pereche?Potrivirea reduce variabilitatea și economisește timpul de depanare.
• Ce ai nevoie de la mine pentru a cita corect?Cerințe pentru desene, cursă, sarcină, viteză, montare și „poziție de menținere”.

Unde vă poate ajuta Suzhou Maitu Screw Rod Manufacturing Co., Ltd

Dacă sunteți în căutarea unui furnizor care poate suporta atât configurații standard, cât și configurații personalizate,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.se concentrează pe soluții de șurub trapezoidal pentru mișcare liniară și cazuri de utilizare de automatizare, inclusiv opțiuni precum stiluri cu pornire multiplă, șurub și piuliță pereche aprovizionare și rute multiple de materiale de nuci (de exemplu, alegeri pe bază de polimeri și abordări anti-reacții).

În practică, asta înseamnă că puteți aborda aprovizionarea într-un mod mai curat: în loc să alegeți un șurub dintr-un catalog și să sperați că piulița se comportă, puteți specifica obiective de performanță și primiți o pereche recomandată. Acest lucru este util în special atunci când constrângerile dvs. includ „fără lubrifiere”, „reducere a jocului” „bronz special” sau „materiale plastice de inginerie” sau atunci când proiectul dvs. necesită personalizare repetată în mai multe variante.
