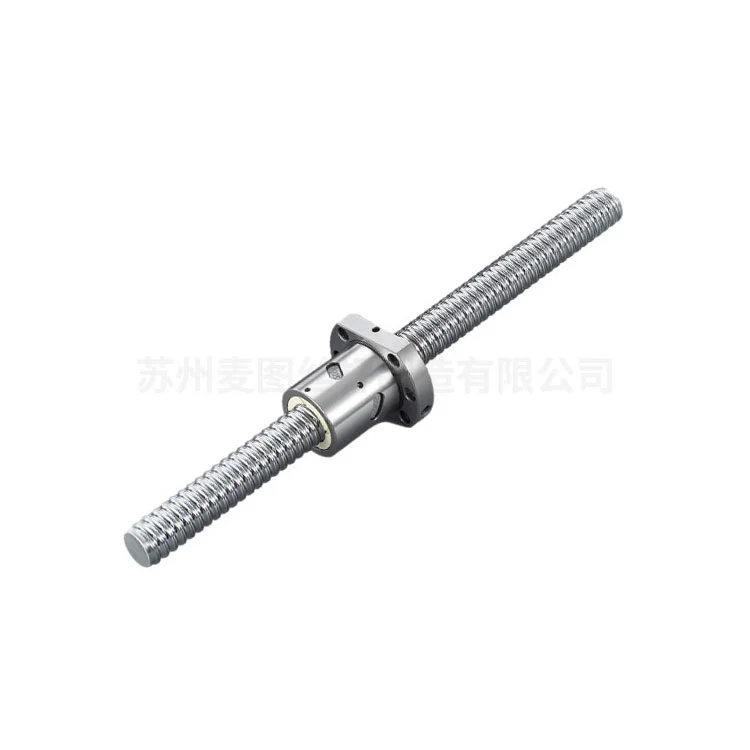

Șurub cu bile cu piuliță dublă
Șurubul cu bile laminate cu piuliță dublă de la Maitu este o componentă mecanică de înaltă precizie, creată cu experiență pentru a traduce mișcarea de rotație în mișcare liniară, cu o eficiență remarcabilă și o precizie maximă. Avem un sistem de producție matur și un lanț de aprovizionare pentru fabricarea șuruburilor cu bile, permițându-ne să oferim rapid soluții de producție și livrare etc.
Înrădăcinate în conceptele de bază ale ingineriei, șuruburile cu bile laminate cu piuliță dublă de calitate Maitu se bazează pe un mecanism de contact de rulare - rulmenții cu bile cu recirculare reduc frecarea dintre arborele șurubului și piuliță la minimum. Acest design inovator depășește șuruburile trapezoidale cu o marjă semnificativă, oferind o eficiență mecanică de 90% sau mai mare. Ca atare, a devenit o alegere de neînlocuit pentru aplicațiile în care precizia, fiabilitatea și economiile de energie nu sunt negociabile.
Repere tehnice
1.Firetele șurubului sunt create printr-o tehnică de precizie de laminare la rece. Acest proces mărește duritatea suprafeței și asigură o structură consistentă a granulelor, totul menținând în același timp costurile gestionabile pentru ciclurile de producție de volum mediu până la mare.
2. Piulița are un design care economisește spațiu integrat cu canale de întoarcere a bilei și deflectoare. Această configurație garantează o recirculare fără sudură a bilei, chiar și atunci când sunt supuse unor sarcini și viteze de funcționare fluctuante.
3. Soluțiile de preîncărcare selectabile - cum ar fi configurațiile cu piuliță dublă sau cablurile decalate - elimină în mod eficient jocul axial, oferind repetabilitate pozițională excepțională pentru sarcini solicitante.
4. Fabricat în strictă conformitate cu standardele ISO 3408 și JIS B1192, asigurând acuratețe dimensională consecventă și performanță fiabilă în toate unitățile.
Beneficii cheie de performanță
Procesul de laminare la rece transmite suprafeței șurubului tensiuni reziduale de compresiune, ceea ce duce la îmbunătățiri notabile în trei domenii critice:
1. Durată de viață extinsă la oboseală: durabilitate îmbunătățită în condiții de încărcare dinamică, cu durata de viață nominală calculată în conformitate cu formula de viață L10 standard din industrie.
2. Rigiditate superioară: caracteristicile optimizate de rigiditate fac acest șurub cu bile ideal pentru aplicații care necesită o reacție rapidă și o deformare structurală minimă.
3. Funcționare lină și silențioasă: Un finisaj de suprafață premium (cu valori Ra de obicei ≤ 0,4 μm) minimizează vibrațiile și reduce zgomotul de funcționare, îmbunătățind performanța generală a sistemului.
Specificații materiale
| Ax șurub: | Oțel cromat cu conținut ridicat de carbon (SCM435/SNCM220) călit până la HRC 58-62. |
| Carcasă cu piuliță: | Oțel aliat cu acoperire cu oxid negru sau zinc-nichel pentru rezistență la coroziune. |
| mingi: | Oțel crom de gradul 100 (GCr15) cu alternative ceramice opționale pentru aplicații de mare viteză. |
Industrii de aplicare
Mașini-unelte CNC și robotică industrială
Sisteme de acționare aerospațială
Echipamente pentru imagistica medicala si diagnostic automat
Manipulare și litografie a plachetelor semiconductoare
Linii de asamblare a bateriilor pentru vehicule electrice
Șurubul nostru cu bile cu piuliță dublă este supus unor teste riguroase pentru precizia poziției. Și acest lucru poate asigura conformitatea cu clasele de precizie industrială (C3-C7). Combinând economia filetului laminat cu performanța șurubului cu bile, acest produs oferă o soluție optimă pentru industriile de automatizare în care precizia, longevitatea și costul total de proprietate sunt sensibile.

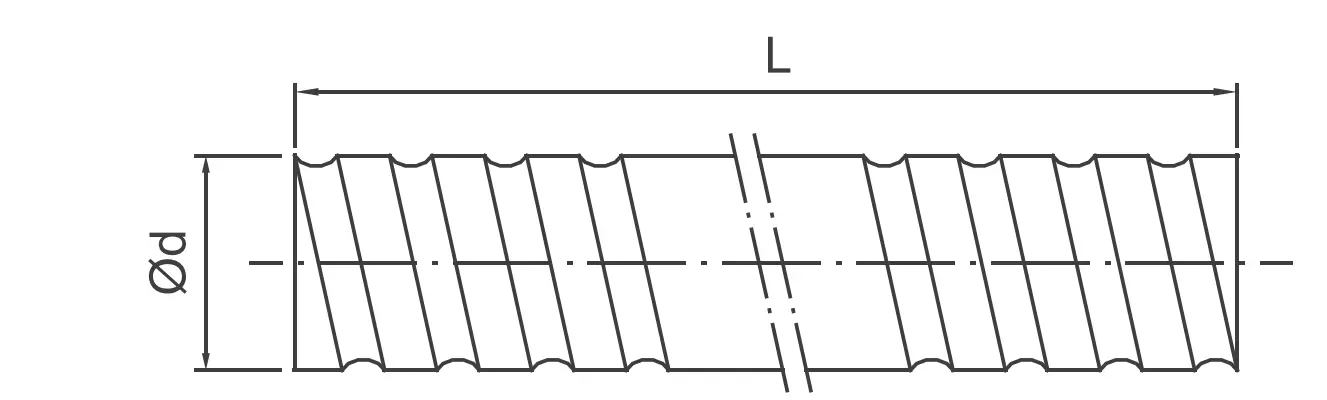

Parametrii de producție
| Tip | Gradul de precizie | Direcţie | Început | Cod | Tipul nucilor | Lungime limitată | ||
| d | Duce | margele Da | Dreapta/Stânga | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Eu, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
De ce să alegi Maitu pentru nevoile tale?
Excelență în inginerie și istoric dovedit:
Cu peste 12 ani de experiență specializată în producție (devind dintr-o moștenire de 20 de ani în Shanghai), Maitu a livrat cu succes peste 16.000 de tipuri de configurații de șuruburi. Nu vindem doar piese; oferim soluții de control al mișcării susținute de o istorie de servire a peste 5.000 de clienți la nivel mondial.
Precizie fără reacție cu tehnologia cu piuliță dublă:
Șuruburile noastre cu bile laminate cu piuliță dublă sunt proiectate pentru a elimina jocul axial prin soluții de preîncărcare selectabile. Spre deosebire de piulițele simple standard, configurația noastră cu piuliță dublă oferă o repetabilitate pozițională superioară și o rigiditate sporită, făcându-le alternativa optimă și rentabilă la șuruburile scumpe de împământare pentru cerințele de precizie C5-C7.
Integritate superioară a materialului și finisare a suprafeței:
Folosim oțel cromat cu conținut ridicat de carbon SCM435/SNCM220, călit până la HRC 58-62. Combinate cu tehnica noastră de laminare la rece de precizie și un finisaj al suprafeței de Ra ≤ 0,4 μm, șuruburile noastre oferă o durată de viață extinsă la oboseală L10 și o eficiență mecanică care depășește 90%, reducând semnificativ costul total de proprietate (TCO).
Trasabilitate avansată prin ERP auto-dezvoltat:
Calitatea este o știință, nu o coincidență. Maitu utilizează un sistem ERP proprietar pentru a urmări fiecare etapă a producției – de la tratarea termică a materiilor prime până la testarea dinamică finală. Acest lucru asigură că fiecare expediere respectă strict standardele ISO 3408 și JIS B1192, oferind clienților noștri transparență deplină și calitate constantă.
FAQ
1. Cum asigură Maitu gradul de precizie al unui șurub cu bile laminate în comparație cu unul la sol?
În timp ce șuruburile de șurub sunt utilizate în mod tradițional pentru o precizie ultra-înaltă, tehnologia avansată de laminare la rece a lui Maitu, combinată cu sistemul nostru de preîncărcare cu piuliță dublă, ne permite să obținem clase de precizie C5 până la C7. Aceasta oferă o soluție de înaltă performanță cu un preț semnificativ mai mic, ideală pentru automatizare și robotică, unde atât precizia, cât și bugetul sunt factori critici.
2. Puteți oferi prelucrare finală personalizată conform desenelor noastre CAD specifice?
Da. Operăm 10 linii de producție specializate echipate cu strunguri CNC de înaltă precizie, special pentru prelucrarea finală la comandă. Indiferent dacă aplicația dvs. necesită caneluri specifice cu inele elastice, arbori cu cheie sau capete filetate, ne asigurăm că prelucrarea este concentrică pe șina cu bile pentru a preveni vibrațiile și uzura prematură.
3. Care este timpul obișnuit de livrare pentru comenzile în vrac și personalizările OEM?
Datorită configurației noastre cu două fabrici din Suzhou și Dongguan, menținem o capacitate de producție ridicată. Pentru specificațiile standard, avem un stoc semnificativ de arbori laminati. Pentru personalizările OEM, odată ce desenul este confirmat prin fluxul nostru de lucru monitorizat de ERP, oferim un program de producție simplificat pentru a asigura livrarea la timp, chiar și pentru comenzile cu volum mare.
4. Cum garantați calitatea și performanța șuruburilor cu bile înainte de expediere?
Fiecare șurub cu bile laminate cu piuliță dublă Maitu este supus unui protocol riguros de inspecție. Aceasta include testarea durității suprafeței, verificarea dimensională (conformă cu ISO 3408) și testarea fără probleme.
Referință pentru șurub cu bile
Pentru mai multe detalii și alte tipuri de nuci, vă rugăm să ne contactați.
