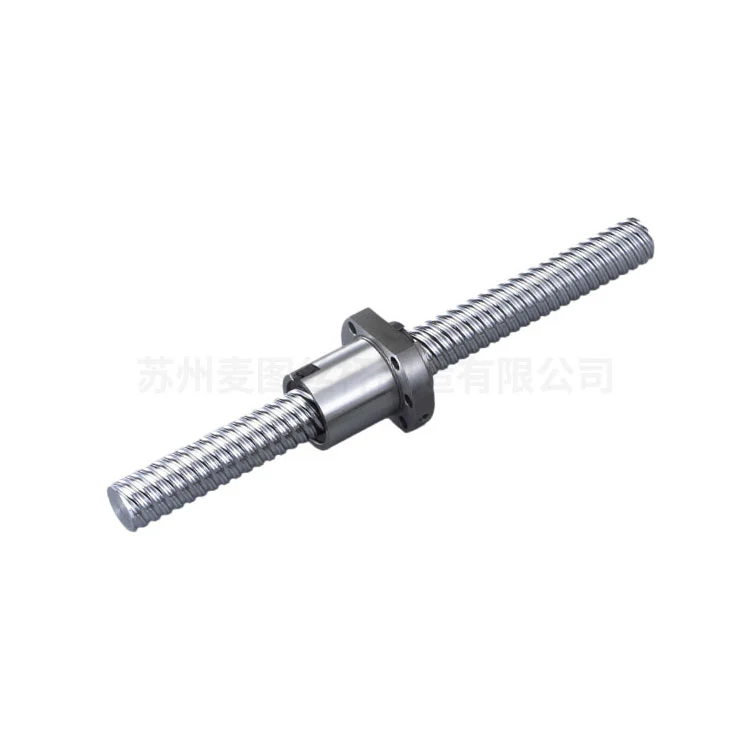

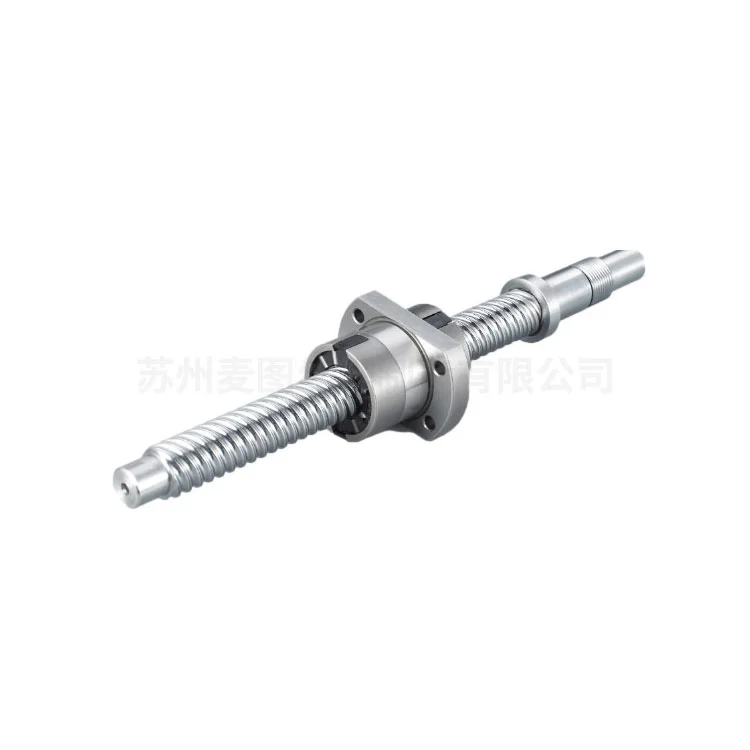

Șurub cu bile laminate cu piuliță standard
Maitu este un producător profesionist de șuruburi cu bile laminate cu piuliță standard. Menținem un inventar suficient care acoperă șuruburi cu bile și piulițe standard de diferite forme, cabluri și grade de precizie. Ne angajăm să producem produse cu șuruburi cu bile de înaltă calitate și am creat propriul nostru lanț de aprovizionare complet. Bine ați venit să ne contactați!
Acest șurub cu bile laminate cu piuliță standard de la Maitu este o componentă mecanică de precizie concepută pentru a transforma mișcarea de rotație în mișcare liniară cu o eficiență și precizie excepționale. După cum sunt definite de principiile de inginerie, șuruburile cu bile funcționează pe un mecanism de contact de rulare. Rulmenții cu recirculare cu bile pot minimiza frecarea dintre arborele șurubului și piuliță. În comparație cu șuruburile cu plumb trapezoidal, acest design oferă o eficiență mecanică mult mai mare (atingând de obicei peste 90%).
Caracteristici tehnice
1. Filetele șuruburilor sunt formate printr-un proces de laminare la rece de precizie, iar acest proces îmbunătățește duritatea suprafeței și continuitatea structurii cerealelor, menținând în același timp eficiența costurilor pentru producția de volum mediu spre mare.
2. Proiectat cu un design compact al piuliței, care încorporează canale de retur a bilei și deflectoare, atunci ne putem asigura o recirculare lină a bilelor de rulment la sarcini și viteze diferite.
3. Mecanismele opționale de preîncărcare (de exemplu, piuliță dublă sau cablu decalat) elimină jocul axial. Și, de asemenea, permit o repetabilitate pozițională precisă.
Avantaje de performanță
Procesul de laminare la rece induce tensiuni reziduale de compresiune pe suprafața șurubului, îmbunătățind semnificativ:
Durată de viață la oboseală: Durabilitate îmbunătățită la sarcini dinamice, cu calcule de viață nominală conform standardului de viață L10.
Rigiditate: Rigiditate optimizată pentru aplicații care necesită o capacitate de răspuns ridicată și o deformare minimă.
Funcționare lină: Finisajul superior al suprafeței (de obicei Ra ≤ 0,4 μm) reduce vibrațiile și zgomotul.
Specificații materiale
| Ax șurub: | Oțel cromat cu conținut ridicat de carbon (SCM435/SNCM220) călit până la HRC 58-62. |
| Carcasă cu piuliță: | Oțel aliat cu acoperire cu oxid negru sau zinc-nichel pentru rezistență la coroziune. |
| mingi: | Oțel crom de gradul 100 (GCr15) cu alternative ceramice opționale pentru aplicații de mare viteză. |
Industrii de aplicare
Mașini-unelte CNC și robotică industrială
Sisteme de acționare aerospațială
Echipamente pentru imagistica medicala si diagnostic automat
Manipulare și litografie a plachetelor semiconductoare
Linii de asamblare a bateriilor pentru vehicule electrice
Șurubul nostru cu bile laminate cu piuliță standard Maitu a trecut teste riguroase pentru precizia poziției. De aceea putem asigura conformitatea cu clasele industriale de precizie (C3-C7). Combinând economia filetului laminat cu performanța șurubului cu bile, acest produs oferă o soluție optimă pentru industriile de automatizare în care precizia, longevitatea și costul total de proprietate sunt sensibile.
Parametrii de producție
| Tip | Gradul de precizie | Direcţie | Început | Cod | Tipul nucilor | Lungime limitată | ||
| d | Duce | margele Da | Dreapta/Stânga | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Eu, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
De ce să ne alegeți?
Durabilitate de calitate industrială (HRC 58-62):
Șuruburile noastre standard cu bile laminate cu piuliță sunt fabricate din oțel crom cu conținut ridicat de carbon SCM435/SNCM220, călit până la capăt pentru a obține o duritate a suprafeței de HRC 58-62. Acest lucru asigură o rezistență excepțională la uzură și menține gradele de precizie C3-C7 pe o durată de viață extinsă, chiar și în medii cu cicluri de lucru ridicate, cum ar fi prelucrarea CNC sau liniile de baterii EV.
Raport optimizat cost-performanță:
Prin utilizarea unui proces avansat de laminare la rece, oferim o alternativă rentabilă la șuruburile de împământare fără a compromite eficiența mecanică. Cu o eficiență mecanică ≥ 90% și finisaje ale suprafeței de Ra ≤ 0,4 μm, șuruburile noastre cu bile laminate oferă mișcarea lină necesară aplicațiilor medicale și semiconductoare la o fracțiune din costul șlefuirii.
Expertiză scalabilă în fabricație și personalizare:
Cu 10 linii de producție specializate și o istorie de dezvoltare a peste 16.000 de tipuri de șuruburi, Maitu excelează atât la execuții standardizate de mare volum, cât și la personalizări complexe OEM. Sistemul nostru de urmărire ERP auto-dezvoltat asigură că fiecare cerere personalizată de plumb, diametru sau final de prelucrare este executată cu acuratețe fără defecte.
Conformitate verificată a calității și acoperire globală:
În calitate de producător certificat ISO 9001 cu peste 12 ani de experiență în export, am deservit peste 5.000 de clienți la nivel mondial. Locațiile noastre strategice din Suzhou și Dongguan ne permit să folosim un lanț de aprovizionare matur, asigurându-ne că livrăm componente de transmisie de înaltă performanță care îndeplinesc standardele internaționale ISO 3408 și JIS B1192.

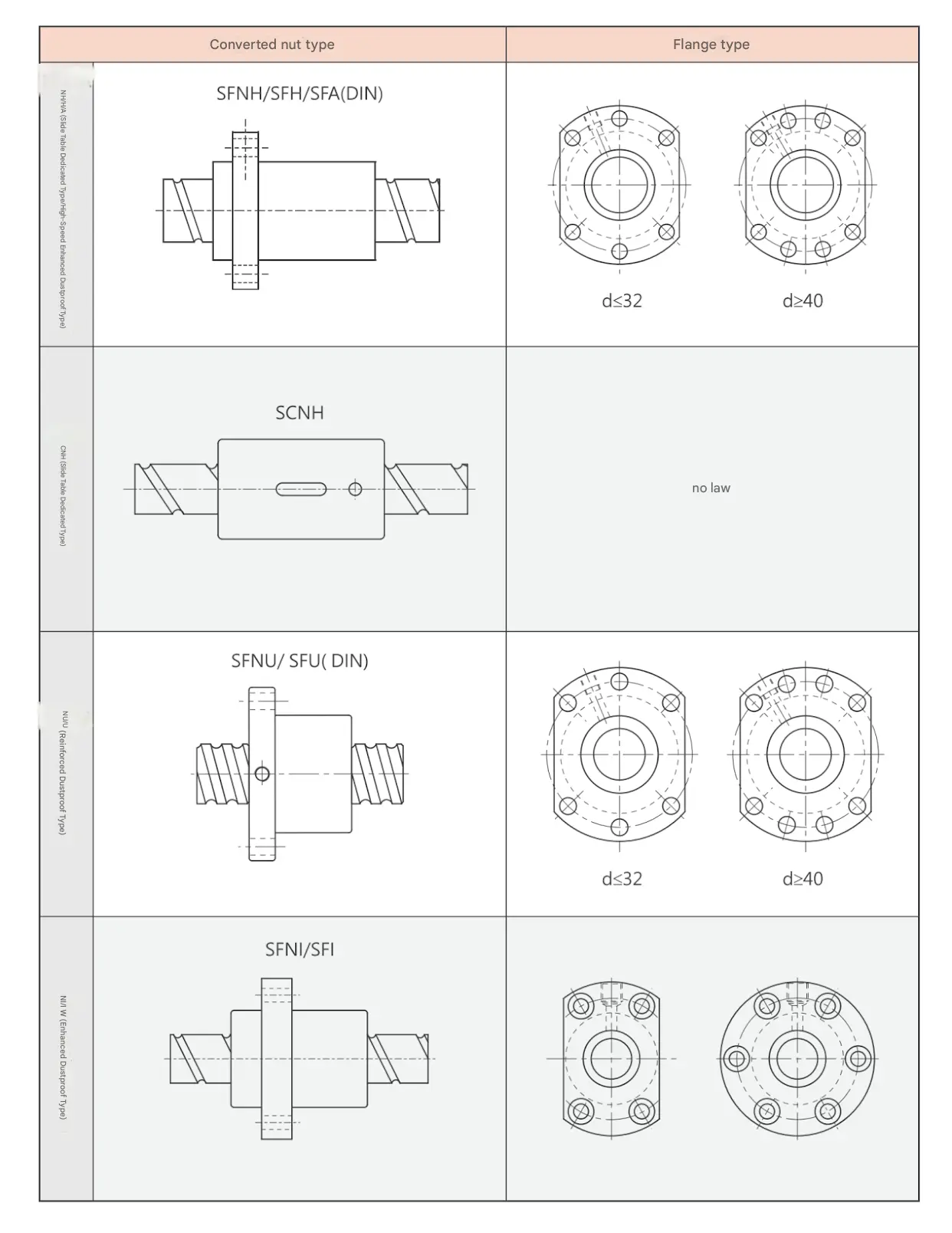

Referință pentru șurub cu bile
Pentru mai multe detalii și alte tipuri de nuci, vă rugăm să ne contactați.
Întrebări frecvente: Preocupări tehnice cheie
1. Cum afectează procesul de laminare la rece durata de viață la oboseală a șuruburilor cu bile Maitu?
Procesul nostru de laminare la rece de precizie face mai mult decât să formeze fire; induce tensiuni reziduale de compresiune pe suprafata surubului si mentine continuitatea structurii granulatiei. Acest lucru îmbunătățește semnificativ rezistența la oboseală în comparație cu firele tăiate, permițând produselor noastre să îndeplinească sau să depășească standardele de viață L10 la încărcare dinamică, ceea ce se traduce prin mai puține înlocuiri și TCO (costul total de proprietate) mai mic pentru utilizatorul final.
2. Maitu poate oferi tratamente de suprafață specializate pentru medii corozive sau camere curate?
Absolut. Oferim diferite acoperiri ale carcasei piuliței, inclusiv placarea cu oxid negru și zinc-nichel, pentru a spori rezistența la coroziune. Pentru medii de mare viteză sau sensibile (cum ar fi manipularea semiconductoarelor), oferim, de asemenea, rulmenți cu bile ceramici opționali pentru a reduce dilatarea termică și pentru a elimina necesitatea lubrifierii tradiționale care ar putea cauza contaminare.
3. Ce grade de precizie sunt garantate pentru seria dumneavoastră standard laminată cu piulițe?
Șuruburile noastre standard cu bile laminate cu piuliță ating de obicei clasele C7 și C5, cu capacitatea de a ajunge la C3 pentru aplicații specifice de înaltă precizie. Fiecare lot este supus unor teste riguroase pentru precizia poziției și jocul axial. Dacă aplicația dvs. necesită zero joc, putem integra mecanisme de preîncărcare (cum ar fi cablurile de compensare) pentru a asigura rigiditate maximă.
4. Cum gestionează Maitu validarea tehnică pentru desenele OEM personalizate?
Fiecare proiect personalizat începe cu un audit tehnic de către echipa noastră de ingineri de 10 membri. Examinăm desenele dvs. CAD pentru concentricitate, compatibilitate cu profilul filetului și adecvarea materialului (de exemplu, PEEK sau oțel inoxidabil pentru anumite industrii). Oferim o confirmare formală și deseori partajăm videoclipuri de producție în timpul fazei de fabricație pentru a ne asigura că produsul final se aliniază perfect cu specificațiile dvs. de proiectare.
