Unitate de suport Latura fixă și susținută

Unitatea de Suport Fixed and Supported Side a lui Maitu este proiectată cu precizie și este disponibilă în principal în două tipuri distincte: Fixed Side și Supported Side, fiecare proiectată pentru a îndeplini funcții mecanice specifice într-un sistem. Configurația unităților de susținere este un aspect fundamental în orice ansamblu șurub, critic pentru asigurarea stabilității operaționale și realizarea mișcării liniare precise.

Trimite o anchetă

Descriere produs

Caracteristica definitorie a Unității de Suport Latura Fixă și Susținută din fabrica Maitu este capacitatea sa de a constrânge mișcarea atât în direcția axială, cât și în cea radială. În mod obișnuit, încorporează o pereche de rulmenți cu contact unghiular potrivit sau un rulment cu bile adânci combinat cu un rulment axial, care împreună absorb ferm atât sarcinile radiale, cât și sarcinile de tracțiune din șurub. Această configurație este concepută pentru a oferi o fixare axială rigidă, făcând-o o componentă indispensabilă pentru aplicațiile care necesită poziționare de înaltă precizie și transmiterea unor forțe bidirecționale semnificative de împingere.

Pe de altă parte, Unitatea de Suport Latura Fixă și Susținută se caracterizează prin capacitatea sa de a permite flotarea axială, oferind în același timp suport radial. De obicei, folosește un singur rulment adânc cu bile sau o bucșă radială, care permite arborelui șurub să se extindă sau să se contracte liber în direcția axială din cauza schimbărilor termice. Acest design specific este esențial pentru compensarea alungirii termice în ansamblurile de șuruburi lungi, prevenind solicitările interne periculoase, legarea și potențiala defecțiune a sistemului.

Cu toate acestea, alegerea între o parte fixă și una susținută nu este doar o alegere, ci o decizie sistematică de proiectare. O configurație incorectă poate duce la o precizie redusă, zgomot excesiv și defecțiune prematură a rulmentului. Astfel, împerecherea corectă și alinierea precisă a acestor unități sunt la fel de critice ca șurubul în sine pentru integritatea întregului sistem de mișcare.

Suntem interesați să oferim soluții integrate de șuruburi și unități de susținere. Unitatea noastră de suport Fixed and Supported Side sunt proiectate pentru a se potrivi cu specificațiile șuruburilor noastre trapezoidale și ACME.

Parametrii de producție

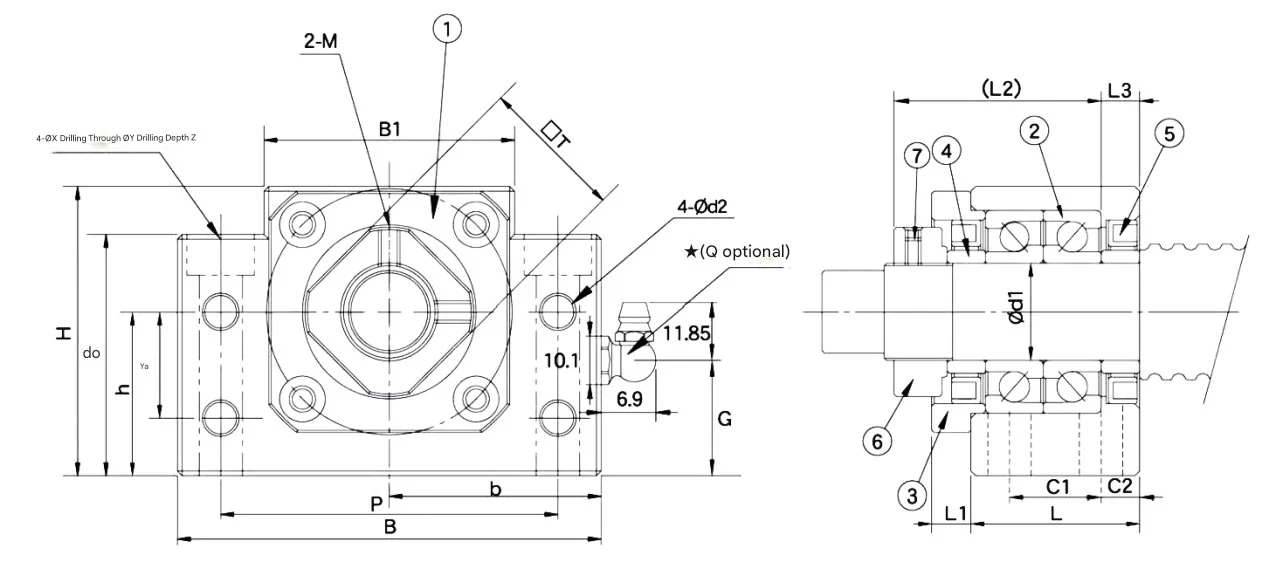

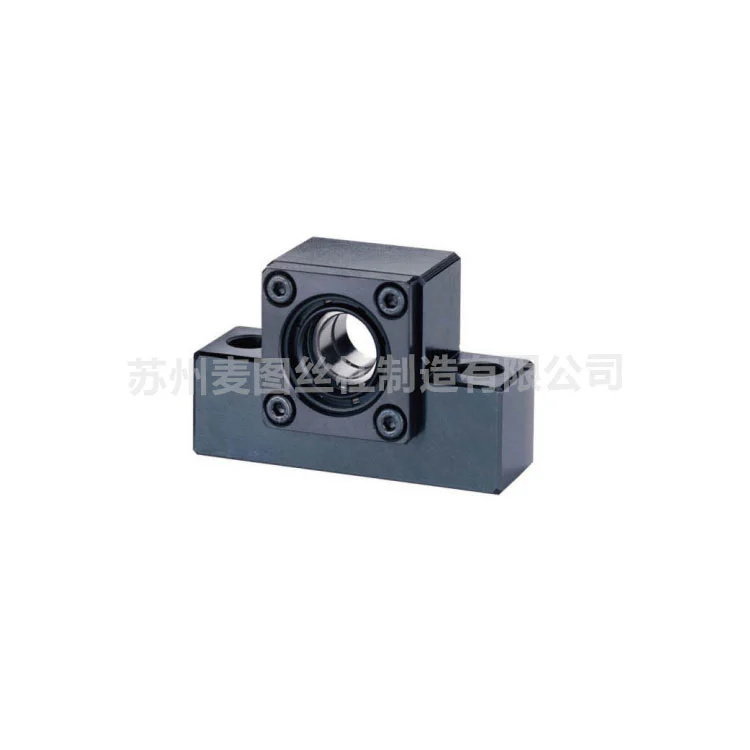

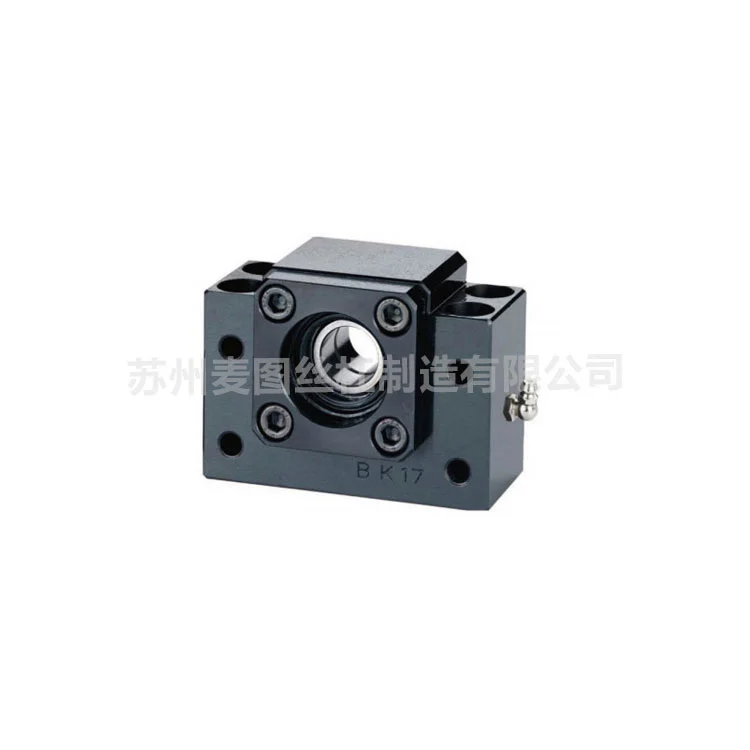

Unitate de suport Seria MBK pentru partea fixă

Model	Diametru	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

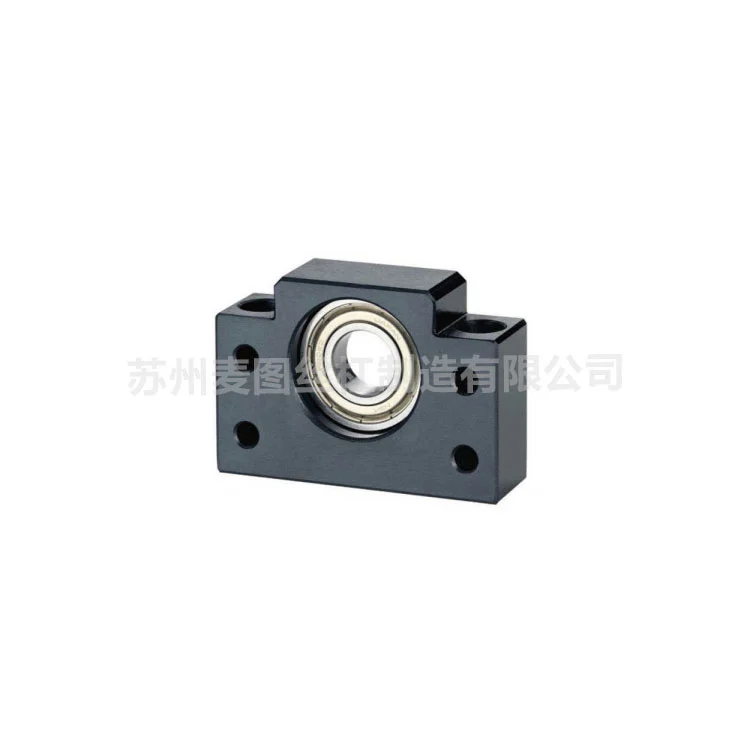

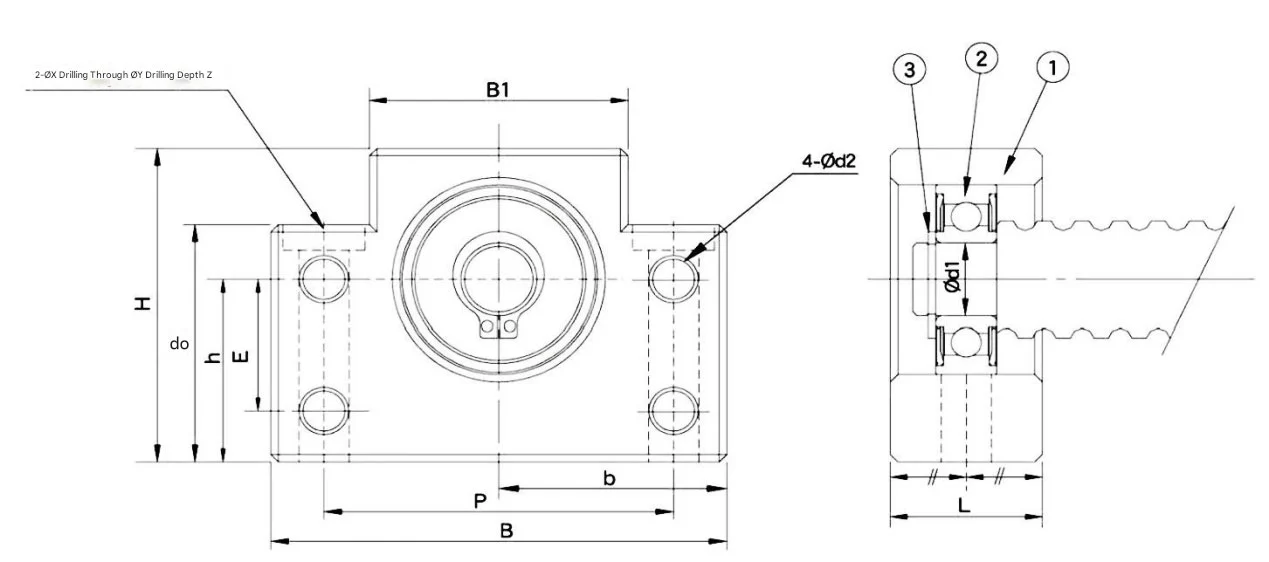

Unitate de suport Suport lateral Seria MBF

Model	Diametru	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

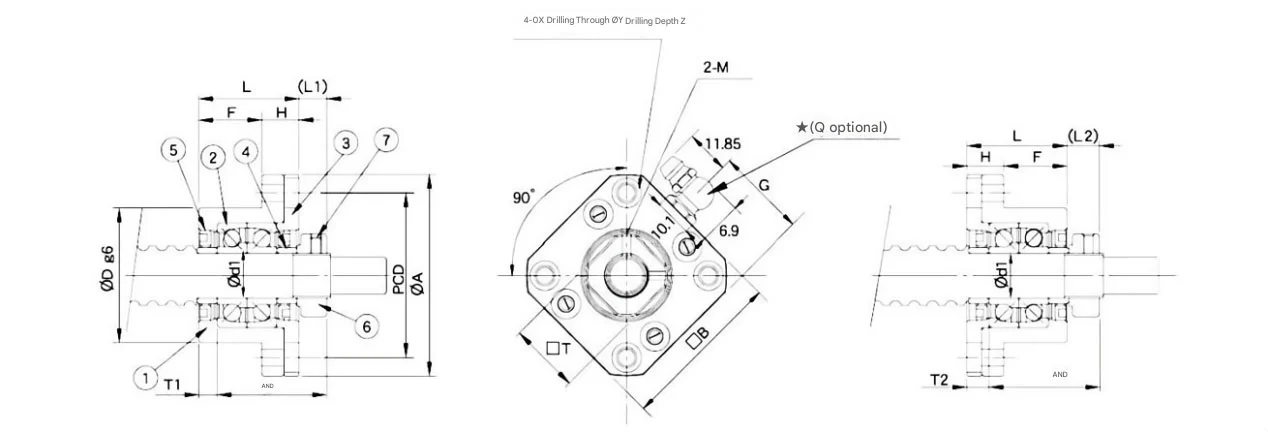

Unitate de sprijin Seria MFK pe latură fixă

Model	Diametru	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

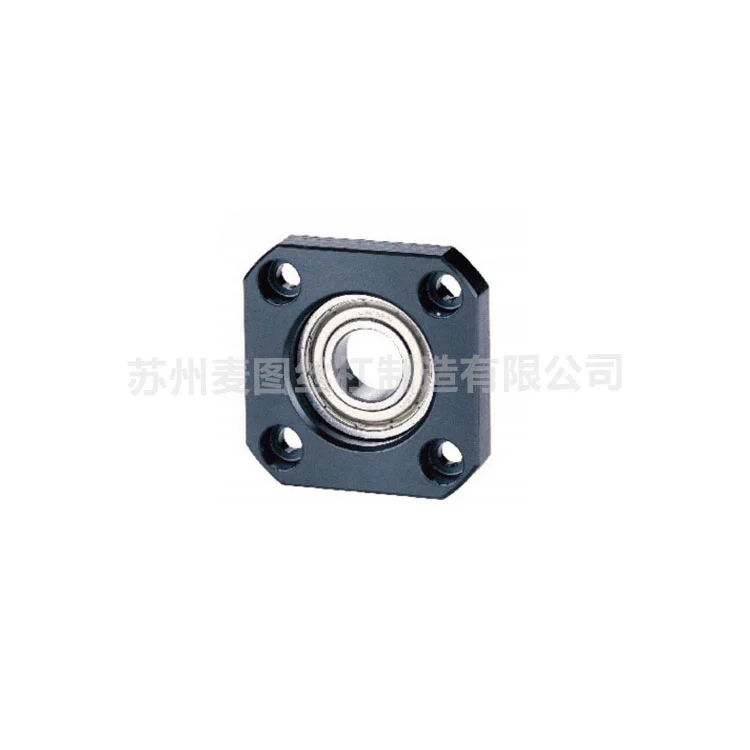

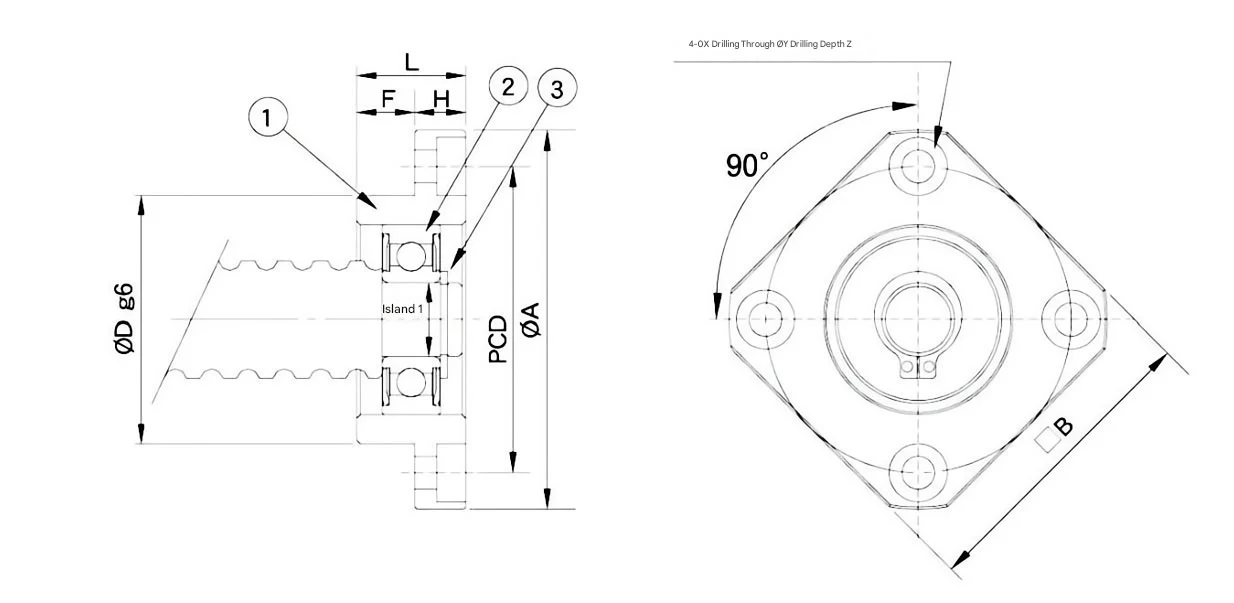

Unitate de suport Suport lateral Seria MEF

Model	Diametru	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

De ce să alegeți produsele Maitu?

Integritate sistematică a mișcării

Nu vindem doar piese; oferim soluții integrate de mișcare. Unitățile noastre fixe și susținute sunt proiectate pentru a se potrivi perfect cu specificațiile noastre trapezoidale și ale șuruburilor ACME, eliminând erorile de aliniere și asigurând integritatea structurală a întregului dumneavoastră sistem de transmisie.

Design avansat de compensare termică

Unitățile noastre „Supported Side” sunt proiectate special pentru a permite flotarea axială. Permițând arborelui șurub să se extindă sau să se contracte liber în cazul fluctuațiilor de temperatură, designul nostru previne tensiunile interne și legarea, care sunt principalele cauze ale defecțiunii premature a sistemului în ansamblurile de șuruburi lungi.

Încărcare bidirecțională de înaltă rigiditate

Pentru o poziționare de precizie, unitățile noastre „Fixed Side” încorporează rulmenți cu contact unghiular de calitate superioară. Această configurație oferă o constrângere axială și radială superioară, absorbind forțe de tracțiune bidirecționale semnificative pentru a menține precizia maximă chiar și în cazul sarcinilor industriale grele.

12+ ani de experiență în producție

Cu o moștenire care provine din Shanghai Yingqi și un deceniu de producție independentă în Suzhou, Maitu aduce o experiență profundă în domeniu. Unitatea noastră certificată ISO 9001 utilizează un sistem ERP dezvoltat pentru a monitoriza fiecare etapă a producției, asigurându-se că fiecare unitate de suport îndeplinește toleranțe industriale riguroase.

Performanță și personalizare dovedite

Cu peste 80.000 de unități livrate clienților globali, oferim un istoric dovedit. Indiferent dacă aveți nevoie de oțel carbon standard sau materiale specializate precum oțel inoxidabil sau bronz, echipa noastră de 10 ingineri poate personaliza unitatea de suport pentru a se potrivi cerințelor dumneavoastră specifice de mediu și mecanice.

FAQ

Cum să alegi corect Unitatea de suport Fixed and Supported Side?

O configurație standard de înaltă precizie necesită o latură fixă (pentru a bloca șurubul axial și pentru a gestiona sarcinile de tracțiune) și o latură susținută (pentru a oferi suport radial în timp ce permite expansiunea termică). Echipa noastră de ingineri vă poate ajuta să determinați configurația specifică a rulmentului (de exemplu, contact unghiular vs. canelura adâncă) în funcție de direcția sarcinii și cerințele de viteză.

Unitățile dumneavoastră de sprijin sunt compatibile atât cu șuruburile trapezoidale, cât și cu șuruburile ACME?

Da. Suntem specializati in solutii integrate. Unitățile noastre de sprijin sunt prelucrate special pentru a se potrivi cu dimensiunile suportului de capăt ale șuruburilor noastre trapezoidale de 30° și ACME de 29°. Acest lucru asigură o potrivire perfectă, reducând vibrațiile și zgomotul în timpul funcționării la viteză mare.

Ce măsuri ia Maitu pentru a asigura longevitatea rulmentului în aceste unități?

Utilizăm proceduri stricte de control al calității, inclusiv șlefuirea precisă a alezajului carcasei și selectarea oțelului pentru rulmenți cu conținut ridicat de carbon. Unitățile noastre sunt asamblate în medii controlate pentru a preveni contaminarea, asigurându-se că lubrifiantul și etanșările oferă performanțe fără întreținere pentru intervale prelungite.

Puteți furniza unități de sprijin pentru diametre personalizate de arbore și materiale speciale?

Absolut. Deși oferim o gamă largă de specificații standard, fabrica noastră este echipată cu strunguri CNC și centre de prelucrare de înaltă precizie pentru a gestiona proiecte personalizate. Putem fabrica unități folosind diferite materiale, inclusiv oțel inoxidabil pentru medii corozive, pe baza desenelor și a notelor tehnice specifice.
