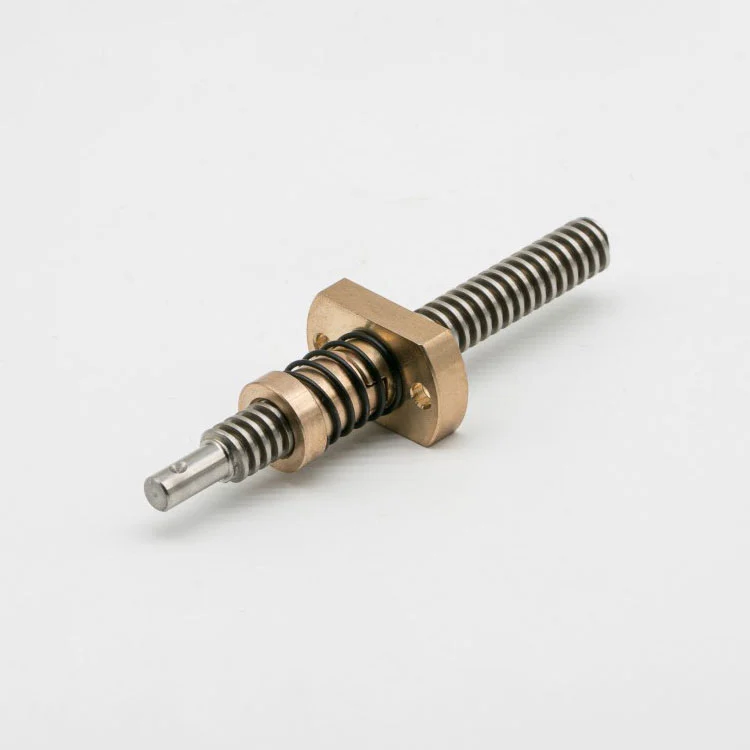

Piuliță trapezoidală anti-recol pentru actuatoare liniare

Maitu oferă piuliță trapezoidală anti-backlash de înaltă calitate și durabilă pentru actuatoare liniare în China. Fabrica Maitu vizează nevoile personalizate ale diferitelor tipuri de actuatoare liniare (actuatoare electrice liniare, actuatoare liniare hidraulice, actuatoare liniare pneumatice) și oferă soluții de personalizare orientate spre scenarii. În funcție de sarcina nominală a actuatorului dvs. liniar, frecvența alternativă, intervalul de cursă, temperatura de lucru și dimensiunea interfeței de instalare, putem personaliza în mod flexibil parametrii cheie, cum ar fi specificația filetului trapezoidal (metric/inch), dimensiunea totală a piuliței, forța de preîncărcare a arcului disc, selecția materialului și tratamentul suprafeței.

Referindu-ne la cele două configurații de bază ale șuruburilor cu plumb de acționare liniară (șurub de plumb rotativ și piuliță rotativă), produsul adoptă un design de interfață universal, care este compatibil cu componentele principale de transmisie a actuatorului liniar și poate fi asamblat direct cu șuruburi de plumb de diferite specificații, fără a modifica structura originală a actuatorului, îmbunătățind considerabil eficiența modernizării și întreținerii echipamentului.

Specificații tehnice ale produsului

Notă: * indică specificații speciale, care pot fi personalizate în funcție de tipul actuatorului liniar, sarcina nominală, frecvența alternativă și spațiul de instalare. Putem ajusta în mod flexibil forța de preîncărcare a arcului disc și precizia filetului și respectăm cu strictețe standardul GB/T 17587-2018 pentru producție, pentru a se potrivi nevoilor de lucru cu piston de înaltă frecvență și sarcini variabile ale diferitelor actuatoare liniare, asigurându-ne că jocul axial este controlat eficient și eficiența transmisiei este menținută, ceea ce este în conformitate cu principiul de funcționare al transmisiei liniare împotriva jocului. În același timp, putem furniza piulițe de instalare cu filet metric și imperial, în funcție de cerințele dvs., îmbunătățind și mai mult compatibilitatea.

Repere funcționale și caracteristici de adaptare a actuatorului liniar

1. Preîncărcare compozită cu arc cu disc, anti-recol stabil: Adoptând designul de bază al preîncărcării compozite cu arc cu disc, combinat cu filet trapezoidal de precizie, diferit de arcul de tip despicat și structurile de inel O elastic dublu ale produselor anterioare, realizează o distribuție uniformă a forței de preîncărcare, poate controla în mod stabil jocul axial în 0,004 mm, soluționând problema mișcării fundamentale. și instabilitatea transmisiei cauzată de jocul axial în timpul mișcării alternative de înaltă frecvență a actuatoarelor liniare, asigurând funcționarea lină și precisă a actuatorului.

2. Rezistență ridicată la oboseală, adaptându-se la reciprocitatea de înaltă frecvență: țintind caracteristicile de mișcare alternativă de înaltă frecvență ale actuatoarelor liniare (până la 15 cicluri/min), arcul disc adoptă material din aliaj de înaltă rezistență, cu o rezistență excelentă la oboseală, care poate rezista la peste 20.000 de ori de compresie alternativă, fără oboseală, structura de uzură alternativă nu este ușoară deformată fără oboseală. performanță stabilă anti-recol în timpul funcționării de înaltă frecvență pe termen lung, care este potrivită în special pentru actuatoarele liniare care necesită o funcționare continuă și stabilă.

3. Capacitate portantă mare, adaptarea la sarcini variabile: actuatoarele liniare suportă adesea sarcini variabile în timpul funcționării. Această piuliță trapezoidală anti-recol pentru actuatoare liniare este realizată dintr-un material de înaltă rezistență, rezistent la uzură și este supusă unei prelucrari de precizie, cu o capacitate portantă statică și dinamică puternică, care poate suporta forță axială mare și sarcină radială fără deformare și menține o transmisie stabilă chiar și atunci când sarcina se modifică, adaptându-se la cerințele de lucru, caracteristicile și sarcinile liniare ale diferitelor scenarii de acționare. a lifturilor cu șurub trapezoidal și a altor echipamente conexe.

4. Frecare scăzută și eficiență ridicată a transmisiei: Suprafața filetului este tratată cu un strat special de lubrifiere, care reduce efectiv coeficientul de frecare dintre piuliță și șurubul, coeficientul de frecare este mai mic de 0,08, eficiența transmisiei este de până la 92% sau mai mult, ceea ce nu numai că reduce consumul de energie al actuatoarelor liniare, dar reduce și performanța cauzată de supragenerarea de căldură în timpul funcționării, evitând generarea de căldură și performanța excesivă. asigurând eficienţa globală a sistemului de acţionare liniară.

Parametri de performanță și control strict al calității

1. Selecția materialului orientat către actuator: Opțional, aliaj de bronz rezistent la uzură de înaltă rezistență (portant mare, rezistență puternică la oboseală) și materiale plastice de inginerie armate (greutate ușoară, auto-lubrifiante). Printre acestea, aliajul de bronz este potrivit pentru actuatoare liniare cu sarcină grea (cum ar fi actuatoare liniare hidraulice industriale, elevatoare cu șurub trapezoidal), iar plasticul armat este potrivit pentru actuatoare liniare de înaltă frecvență cu sarcină ușoară (cum ar fi actuatoare liniare electrice mici), potrivindu-se pe deplin cerințelor de sarcină și mișcare ale diferitelor actuatoare liniare și standarde de selecție a materialelor liniare de înaltă formă.

2. Indicatori de precizie pentru transmisia liniară: Precizia filetului atinge nivelul ISO 4, eroarea de pas este mai mică de ± 0,004 mm, repetabilitatea pozițională este ≤ ± 0,006 mm, jocul este controlabil în intervalul 0,004-0,01 mm, ceea ce este mai bun decât precizia generală de transmisie a actuatorului liniar, trapezoidal și poziționare precisă a piulițelor. mișcare și îndeplinirea cerințelor de precizie ale standardului GB/T 17587-2018.

3. Durată de viață și durabilitate: După întărirea suprafeței și tratamentul anticoroziv, duritatea suprafeței ajunge la HRC 56-60, rezistența la uzură este cu 75% mai mare decât cea a piulițelor trapezoidale obișnuite, iar durata de viață poate ajunge la mai mult de 4,5 ani în condiții normale de utilizare și întreținere regulată, adaptându-se la nevoile de funcționare continuă pe termen lung a componentelor, reducerea frecvenței liniare a componentelor, reducerea costurilor de întreținere liniare și întreținere. cerințele de durabilitate ale elevatoarelor cu șurub trapezoidal și ale altor echipamente legate de actuatoarele liniare.

Avantajele lui Maitu

1. Capacitate de cercetare și dezvoltare axată pe actuator liniar: Echipa noastră de cercetare și dezvoltare are 8 ingineri seniori cu mai mult de 8 ani de experiență în transmisie liniară și componente de actuator liniar, concentrându-se pe cercetare și dezvoltare și optimizarea tehnologiei anti-recol pentru scenarii de actuator liniar, stăpânind tehnologii de bază, cum ar fi proiectarea de preîncărcare compozită cu arc cu disc și șlefuirea de precizie a filetului pentru șlefuirea de precizie a filetului, și optimizarea structurii anti-baudă liniare. Actuatoare conform caracteristicilor de sarcină variabilă și de piston de înaltă frecvență ale actuatoarelor liniare, asigurând o adaptare perfectă la diferite tipuri de actuatoare liniare.

2. Producție standardizată și testare strictă: echipat cu linii profesionale de producție a piulițelor de acționare liniară și echipamente de testare de precizie (cum ar fi mașina de testare a oboselii, testerul de eficiență a transmisiei), fiecare produs este supus unei detectări stricte a jocului, test de oboseală, test de încărcare și test de rezistență la temperaturi înalte înainte de a părăsi fabrica, în conformitate cu GB/T 17587 și GB-/20187 3098.1-2010, cu o rată de calificare de 100%, asigurând că fiecare piuliță poate îndeplini cerințele de înaltă performanță ale actuatoarelor liniare.

3. Experiență bogată de personalizare pentru actuatoare liniare: Oferind soluții personalizate anti-recol pentru mai mult de 2.900 de producători și utilizatori de actuatoare liniare, care acoperă actuatoare electrice, hidraulice, pneumatice și alte tipuri de actuatoare liniare, precum și scenarii de elevatoare cu șurub trapezoidal, avem o experiență bogată în potrivirea diferitelor modele de actuatoare liniare și putem personaliza produsele de acționare și condițiile specifice de lucru.

4. Certificare autorizată și recunoaștere pe piață: A trecut certificarea ISO 9001 a sistemului de management al calității, certificarea RoHS de mediu și certificarea CE, cu o serie de brevete legate de tehnologia de transmisie anti-reacții de acționare liniară, care deservesc mărcile de actuatoare liniare interne și străine, iar produsele au fost foarte recunoscute pentru stabilitatea, durabilitatea și eficiența transmisiei, în special în domeniul ascensoarelor liniare trapezoidale și cu șurub industrial.

Proces de personalizare și sistem de asistență cu servicii complete

1. Comunicarea cererii și formularea schemei: Echipa noastră tehnică profesionistă oferă consultanță individuală, înțelege în profunzime tipul dvs. de actuator liniar, sarcina nominală, frecvența alternativă, intervalul de cursă, mediul de lucru și cerințele de interfață de instalare și formulează scheme de personalizare țintite, inclusiv selecția materialului, ajustarea forței de preîncărcare a arcului disc și proiectarea structurală, și se referă strict la standardele naționale relevante, pentru a asigura o potrivire perfectă a actuatoarelor lineare Nulash. actuator liniar.

2. Eșantion de producție și test de performanță: Conform schemei de personalizare confirmată, realizăm proiectarea desenelor 2D/3D, realizăm producția de probă a eșantionului și testăm eșantionul pe actuatorul liniar corespunzător pentru a verifica efectul anti-recol, rezistența la oboseală, eficiența transmisiei și compatibilitatea instalării și ajustăm și optimizăm până când îndeplinește cerințele dumneavoastră înainte de producția în masă, asigurându-ne că produsul îndeplinește nevoile reale de funcționare a actuatorului liniar.

3. Ambalare și protecție la transport: adoptați ambalaj anti-coliziune, rezistent la umiditate și anti-ulei, care poate preveni eficient deteriorarea produsului în timpul transportului, evita deformarea filetului și deteriorarea arcului disc și asigurați-vă că performanța produsului nu este afectată atunci când ajunge la destinație, potrivite în special pentru transportul pe distanțe lungi de comenzi în vrac.

4. Angajament de livrare eficient: Modelele standard potrivite pentru actuatoarele liniare mainstream sunt in stoc, cu un termen de livrare de 1-3 zile lucratoare; produsele personalizate sunt livrate în 7-11 zile lucrătoare, scurtând efectiv ciclul de actualizare și întreținere a actuatorului liniar, asigurând funcționarea normală a echipamentului.

5. Servicii post-vânzare și îndrumare tehnică: Oferă o perioadă de garanție a calității de 30 de luni, tehnicienii profesioniști oferă asistență tehnică online și la fața locului 24 de ore din 24, rezolvă în timp util problemele de instalare, depanare și utilizare ale produsului; oferiți înlocuire gratuită în cazul în care există o problemă de calitate a produsului în perioada de garanție și furnizați îndrumări regulate de întreținere pentru a prelungi durata de viață a piuliței trapezoidale anti-recol pentru actuatoare liniare și a actuatorului liniar.

Ghid de instalare și sfaturi de întreținere zilnică

1. Etape de instalare: Înainte de instalare, curățați suprafața filetului piuliței și șurubul de plumb potrivit cu o cârpă fără scame înmuiată în ulei lubrifiant industrial pentru a îndepărta praful, petele de ulei și alte impurități, asigurând o ochiuri strânse și reducând frecarea inițială; instalați fără probleme piulița pe șurubul de plumb, evitați instalarea forțată, reglați forța de preîncărcare a arcului disc în funcție de cerințele de sarcină și de mișcare ale actuatorului liniar și fixați ferm flanșa de partea mobilă a actuatorului liniar pentru a evita instalarea slăbită care afectează precizia transmisiei și siguranța operațională, în special pentru instalațiile legate de liftul cu șurub trapezoidal.

2. Întreținere regulată: Se recomandă verificarea jocului, a stării arcului disc și a curățeniei filetului la fiecare 3 luni (reglați în funcție de frecvența de piston); daca se gasesc pete de praf sau ulei, curatati-le din timp; adăugați o cantitate mică de ulei lubrifiant rezistent la temperaturi înalte la fiecare 5 luni pentru a reduce frecarea, pentru a proteja firul și arcul disc și pentru a asigura o funcționare stabilă pe termen lung, ceea ce favorizează menținerea eficienței de transmisie a actuatorului liniar.

3. Cerințe de depozitare: Depozitați într-un mediu curat, uscat și bine ventilat (temperatură 8-22℃, umiditate ≤40%), evitați contactul cu temperaturi ridicate, substanțe corozive și obiecte ascuțite, preveniți deformarea firului, oboseala arcului disc și deteriorarea suprafeței și asigurați performanța anti-replică a trapezoidalului Anti-Backlash Trapezoidal, care este deosebit de important pentru depozitarea liniei acționatoare lungi. piese de schimb.

4. Precauții de utilizare: În timpul funcționării actuatorului liniar, evitați sarcina excesivă, pornirea și oprirea violentă și nu dezasamblați piulița după bunul plac pentru a preveni deteriorarea arcului disc și a structurii filetului; evitați intrarea obiectelor străine în spațiul filetului pentru a preveni blocarea transmisiei și deteriorarea actuatorului liniar; verificați în mod regulat performanța de autoblocare pentru a asigura siguranța operațională, în special pentru scenariile de ridicare cu șurub trapezoidal.

Tipuri de actuatoare liniare aplicabile și scenarii de aplicare

1. Actuatoare electrice liniare: aplicabile actuatoarelor electrice liniare mici și mijlocii (cum ar fi tije de împingere electrice industriale, module de acționare liniare), eliminând eficient jocul axial, asigurând o mișcare stabilă și o poziționare precisă și potrivite pentru linii de producție automate, echipamente inteligente, echipamente medicale și alte scenarii, precum și potrivirea cu șuruburile de transmisie trapezoidale de precizie.

2. Actuatoare liniare hidraulice și pneumatice: potrivite pentru actuatoare liniare hidraulice și pneumatice cu sarcină grea (cum ar fi cilindri hidraulici, cilindri pneumatici cu mecanisme de transmisie liniară), cu capacitate portantă puternică și rezistență la oboseală, adaptându-se la caracteristicile de lucru de înaltă sarcină și de înaltă frecvență ale unor astfel de actuatoare și mașini, aplicabile în industria metalurgică și a altor echipamente metalurgice. câmpuri.

3. Actuatoare liniare industriale: aplicabile actuatoarelor liniare de calitate industrială utilizate în producția automată, cum ar fi actuatoare de alimentare liniară, actuatoare liniare de ridicare și elevatoare cu șurub trapezoidal, cu performanță stabilă anti-recol și eficiență ridicată a transmisiei, asigurând consistența și stabilitatea operațiunilor de producție, îmbunătățind eficiența producției și calitatea produsului și îndeplinind cerințele de stabilitate ale scenariilor industriale.

4. Actuatoare liniare speciale: potrivite pentru actuatoare liniare speciale (cum ar fi actuatoare liniare de înaltă temperatură, actuatoare liniare de exterior), cu adaptabilitate puternică la mediu și rezistență la coroziune, adaptabile la medii dure de lucru și aplicabile în industria aerospațială, producție de automobile, echipamente de exterior și alte domenii, precum și ascensoare cu șurub trapezoidal cu scop special.

Întrebări frecvente și asistență tehnică profesională

1. Care este diferența dintre acest produs și piulițele trapezoidale anterioare anti-recol?

Versiunea de imprimantă 3D adoptă o structură de preîncărcare a arcului de tip split, concentrându-se pe rentabilitate și întreținere ușoară; versiunea sistemului de poziționare adoptă un design de preîncărcare a inelului O cu dublu elastic, concentrându-se pe precizie ridicată și stabilitate pe termen lung; această piuliță trapezoidală anti-recol pentru actuatoare liniare adoptă o structură de preîncărcare compozită cu arc cu disc, concentrându-se pe rezistența la oboseală și adaptarea la piston de înaltă frecvență, care este special concepută pentru caracteristicile de piston de înaltă frecvență și sarcină variabilă ale actuatoarelor liniare și este mai în conformitate cu cerințele de lucru ale elevatoarelor cu șurub trapezoidal și altor echipamente aferente.

2. Acest produs poate fi adaptat la șurubul de plumb al actuatorului meu liniar existent?

Da, modelele noastre standard sunt compatibile cu șuruburile trapezoidale obișnuite utilizate în actuatoarele liniare și, de asemenea, putem personaliza specificația filetului și dimensiunea piuliței în funcție de parametrii șurubului dumneavoastră și putem oferi opțiuni de filet metric și imperial, asigurând asamblarea directă fără modificarea structurii originale a actuatorului și potrivirea celor două configurații de bază ale șuruburilor cu piuliță (șurub rotativ și rotativ).

3. Cum se reglează forța de preîncărcare a arcului disc pentru a se potrivi cu diferite condiții de lucru?

Produsul este proiectat cu o structură de preîncărcare reglabilă, care poate ajusta în mod flexibil gradul de compresie al arcului cu disc în funcție de sarcina actuatorului liniar, frecvența alternativă și cerințele de precizie de poziționare, echilibrând efectul anti-recol și netezimea transmisiei și adaptarea la diferite condiții de lucru ale actuatoarelor liniare și elevatoarelor cu șurub trapezoidal.

4. Cum să judeci dacă efectul anti-recol al piuliței este normal în timpul utilizării?

După instalare, porniți actuatorul liniar să funcționeze la viteză normală, observați dacă există fluctuații de mișcare sau zgomot anormal; utilizați un instrument de măsurare de precizie pentru a detecta repetabilitatea poziționării, dacă eroarea de repetabilitate este de ± 0,006 mm, aceasta indică faptul că efectul anti-recol este normal, iar produsul îndeplinește cerințele de precizie ale standardului GB/T 17587-2018.

5. Care este durata de viață a arcului disc?

Arcul disc adoptă material din aliaj rezistent la oboseală de înaltă rezistență, care poate menține performanța stabilă mai mult de 4,5 ani în condiții normale de utilizare și mișcare alternativă de înaltă frecvență și poate fi înlocuit independent atunci când este purtat, ceea ce este convenabil și rapid și reduce costul de întreținere al actuatorului liniar și al elevatorului cu șurub trapezoidal.

6. Oferiți asistență tehnică pentru comenzile în bloc de actuatoare liniare?

Da, pentru comenzile în vrac, vom trimite tehnicieni profesioniști care să ofere îndrumări de instalare, depanare și întreținere la fața locului și să furnizeze manuale detaliate de instalare și întreținere care respectă standardele naționale relevante, asigurându-ne că piulița trapezoidală anti-recol pentru actuatoare liniare poate avea cea mai bună performanță anti-replică și transmisie în actuatoarele liniare și elevatoarele cu șurub trapezoidal.
